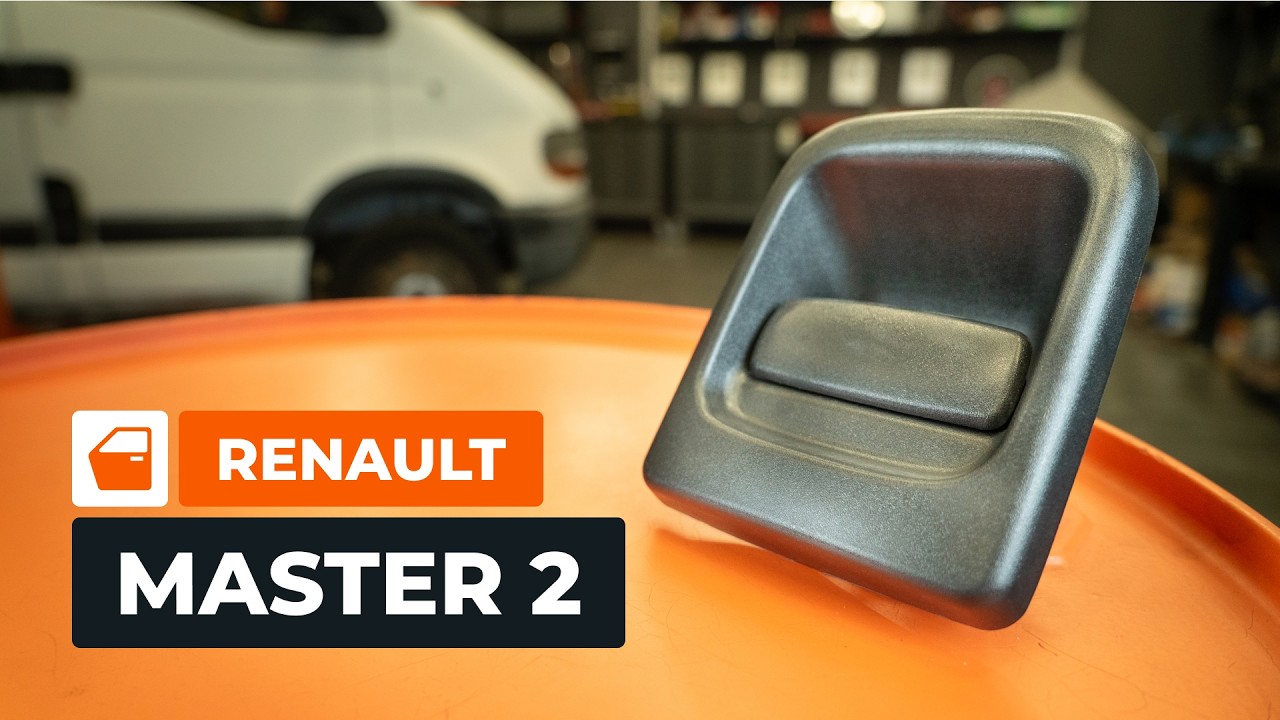

Kuidas vahetada Renault Master 2 van esiukse käepide – õpetus
alla laadimist:
0
Vaatamisi:
1
Oluline!
Seda asendusprotseduuri saab kasutada:
RENAULT MASTER II Kast (FD) 2.5 D, RENAULT MASTER II Kast (FD) 2.8 dTI, RENAULT MASTER II Kast (FD) 2.2 dCI, RENAULT MASTER II Kast (FD) 1.9 dTI, RENAULT MASTER II Kast (FD) 2.5 dCi, RENAULT MASTER II Kast (FD) 1.9 dCi, RENAULT MASTER II Kast (FD) 2.5 dCi, RENAULT MASTER II Kast (FD) 3.0 dCi, RENAULT MASTER II Kast (FD) 2.5 dCi, RENAULT MASTER II Kast (FD) 2.5 dCi, RENAULT MASTER II Kast (FD) 2.5 dCi … Vaata rohkem
Sammud võivad kergelt varieeruda olenevalt auto disainist.
RENAULT MASTER II Kast (FD) 2.5 D, RENAULT MASTER II Kast (FD) 2.8 dTI, RENAULT MASTER II Kast (FD) 2.2 dCI, RENAULT MASTER II Kast (FD) 1.9 dTI, RENAULT MASTER II Kast (FD) 2.5 dCi, RENAULT MASTER II Kast (FD) 1.9 dCi, RENAULT MASTER II Kast (FD) 2.5 dCi, RENAULT MASTER II Kast (FD) 3.0 dCi, RENAULT MASTER II Kast (FD) 2.5 dCi, RENAULT MASTER II Kast (FD) 2.5 dCi, RENAULT MASTER II Kast (FD) 2.5 dCi … Vaata rohkem
Sammud võivad kergelt varieeruda olenevalt auto disainist.
How to change the outer front door handle on the RENAULT MASTER 2 Van [AUTODOC TUTORIAL]
Kõik osad, mida te vahetama peate – Uksekäepide MASTER II Kast (FD) ja teiste RENAULT mudelite jaoks
Alternatiivvalikud
Uksekäepide
Torx T30 otsik
Käristiga kruvikeeraja
Vahetamine: ukselingi – Renault Master 2 van. Professionaalid soovitavad:
- Vahetusprotseduur on vasaku ja parema eesmise ukselingi puhul sama.
- Kõik tööd tuleb läbi viia väljalülitatud mootoriga.
Vahetamine: ukselingi – Renault Master 2 van. Järgi neid samme:
- Samm 1
Avage auto uks. - Samm 2
Keerake välimise ukselingi kinnitid lahti. Kasutage T30 Torx otsikut. Kasutage käristiga kruvikeerajat. - Samm 3
Eemaldage kinnituspoldid. - Samm 4
Eemaldage ukse välislink. - Samm 5
Ühendage lahti ukse lukustusvarras, mis ühendab lukku välimise ukselingiga. - Samm 6
Ühendage lukustusvarras ukse uue välislingiga ja kinnitage see klambriga.
