Oluline!

Seda asendusprotseduuri saab kasutada:
VOLVO S40 II (544) 1.6 D, VOLVO V50 (545) 1.6 D, VOLVO S80 II (124) 1.6 D DRIVe, VOLVO C30 (533) 1.6 D, VOLVO V70 III (135) 1.6 D

Sammud võivad kergelt varieeruda olenevalt auto disainist.

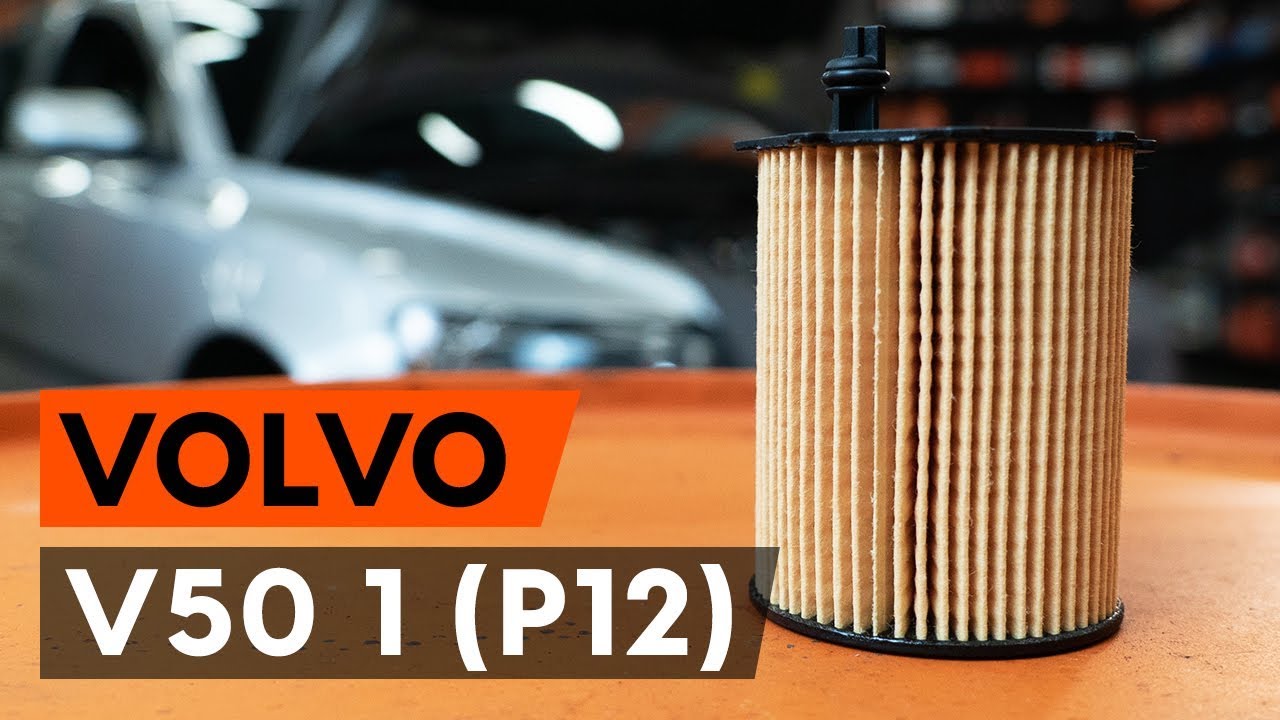

How to change oil filter and engine oil on VOLVO V50 1 (P12) [TUTORIAL AUTODOC]

Vahetamine: mootoriõli ja filter – Volvo V50 MW. Tööriistad, mida võid vajada:

                        Universaalne puhastav sprei

                        Kruvikeeraja otsik nr.7

                        Kruvikeeraja otsik nr.10

                        Kruvikeeraja otsik nr.21

                        Kruvikeeraja otsik nr.27

                        Käristivõti

                        Momentvõti

                        Õli väljalaskevann

                        Lehter

                        Lapiku Otsaga Kruvikeeraja

                        Mikrofiiber rätik

                        Poritiivakate

Kõik osad, mida te vahetama peate – Õlifilter V50 (545) ja teiste VOLVO mudelite jaoks


    VOLVO S40 II (544) 1.6 D

    VOLVO V50 (545) 1.6 D

    VOLVO C30 (533) 1.6 D

    VOLVO V70 III (135) 1.6 D

    VOLVO S80 II (124) 1.6 D DRIVe

Vahetamine: mootoriõli ja filter – Volvo V50 MW. Soovitus AUTODOCi ekspertidelt:

Asendage õlifiltrit iga kord, kui vahetate mootoriõli.
Kandke kindaid, et ennetada kontakti kuumade vedelikega.
Kogu töö tuleb teostada seisatud mootoriga.

Vahetamine: mootoriõli ja filter – Volvo V50 MW. Kasuta järgnevat protseduuri:

Samm 1

Avage kapott.
Samm 2

Auto värvi ja plastikust osade kaitsmiseks kasutage kaitsekatet.
Samm 3

Kruvige mootori katte kinnitusdetail lahti.Kasutage padrunit Nr.10.
Samm 4

Eemaldage mootori kate.

Vahetamine: mootoriõli ja filter – Volvo V50 MW. AUTODOC soovitab:

Tõstke mootorikate üles, hoides seda samaaegselt mõlemalt poolt.
Samm 5

Ühendage lahti õhumassi anduri konnektor.
Samm 6

Eemaldage õhu sisselaskevooliku klamber.Kasutage padrunit Nr.7.Kasutage käristivõtit.
Samm 7

Eemaldage karteri ventilatsiooni vooliku klamber.
Samm 8

Eemaldage karteri ventilatsiooni voolik.
Samm 9

Eemaldage õhu sisselasketoru turbokompressorist.
Samm 10

Eemaldage õhufiltri korpuse hoidevedru.
Samm 11

Eemaldage õhufiltri korpus.
Samm 12

Katke turbokompressori tiivik mikrofiibrist riidega, et ennetada mustuse ja võõrkehade süsteemi pääsemist.
Samm 13

Keerake lahti õlifiltri kork.
Samm 14

Tõstke autot kasutades tungrauda või asetage see kanalile.

Vahetamine: mootoriõli ja filter – Volvo V50 MW. AUTODOCi eksperdid soovitavad:

Sõiduk peab olema tasasel kiilul, kui see on nurga alla peab äravoolu pistik olema madalamas punktis.Kogu töö tuleb teostada seisatud mootoriga.
Samm 15

Tehke lahti õlipanni alumise katte kinnitused.Kasutage padrunit Nr.10.
Samm 16

Eemaldage õlipanni kate.
Samm 17

Asetage tühjendamisaugu alla vähemalt 5 liitrine konteiner kasutatud õli jaoks.
Samm 18

Keerake tühjenduskorki.Kasutage padrunit Nr.21.Kasutage käristivõtit.
Samm 19

Nõrutage kasutatud õli.

Vahetamine: mootoriõli ja filter – Volvo V50 MW. Soovitus:

Ettevaatust! Õli võib olla kuum.
Samm 20

Puhastage õlifiltri korpuse kork.Kasutage universaalset puhastusvahendit.
Samm 21

Keerake lahti filtri korpuse kork koos vana filtri elemendiga.Kasutage padrunit Nr.27.Kasutage käristivõtit.
Samm 22

Pange vana õlifilter konteinerisse.

Vahetamine: mootoriõli ja filter – Volvo V50 MW. Soovitus AUTODOCi ekspertidelt:

Liigutage konteinerit üles. Õli hakkab nõrguma tühjendusavast niipea kui olete eemaldanud õlifiltri.
Samm 23

Katke õlifiltri korpus mikrofiibrist rätikuga, et ennetada tolmu ja võõrkehade sattumist süsteemi.

Samm 24

Eemaldage õlifilter selle korpusest.
Samm 25

Eemaldage õlifiltri katte O-rõngas.Kasutage lapiku otsaga kruvikeerajat.
Samm 26

Puhastage õlifiltri korpuse kork.Kasutage universaalset puhastusvahendit.
Samm 27

Paigaldage uus O-rõngas selle paigalduspessa, mis on filtrikatte lähedal.
Samm 28

Määrige uue õlifiltri kummitihendit väikse koguse uue õliga.
Samm 29

Eemaldage mikrofiibrist kate õlifiltri korpuselt.

Samm 30

Paigaldage uus õlifilter filtri katte paigalduspessa.

Pöörake tähelepanu!

Veenduge, et paigaldasite filtri korrektselt. Ärge ajage segi osa pooli.
Samm 31

Keerake uus filter oma kohale.
Samm 32

Keerake kork peale.Kasutage padrunit Nr.27.Kasutage momentvõtit.Pingutage seda 25 Nm pöördemomendiga.
Samm 33

Eemaldage mikrofiibrist riie turbokompressori tiivikust.
Samm 34

Paigaldage õhufiltri korpus ja kinnitage see.
Samm 35

Kinnitage õhusisselasketoru turbokompressoriga.
Samm 36

Paigaldage PCV-toru.
Samm 37

Paigaldage karteri ventilatsiooni vooliku klamber.

Samm 38

Paigaldage õhufiltri korpuse kinnitusvedru.
Samm 39

Kinnitage õhu sisselaskevoolikule klamber.Kasutage padrunit Nr.7.Kasutage käristivõtit.
Samm 40

Lülitage sisse õhumassi anduri konnektor.

Pöörake tähelepanu!

Oodake kuni õli on täielikult tühjendusavast välja nõrgunud.
Samm 41

Puhastage õlipanni tühjendusava.
Samm 42

Keerake sisse uus tühjenduskork ja pingutage seda.Kasutage padrunit Nr.21.Kasutage momentvõtit.Pingutage seda 30 Nm pöördemomendiga.
Samm 43

Puhastage õlipanni tühjendusava.Kasutage universaalset puhastusvahendit.
Samm 44

Pange tagasi õlipanni alumine kate.
Samm 45

Pingutage õlipanni alumise katte kinnitusi.Kasutage padrunit Nr.10.Kasutage käristivõtit.
Samm 46

Laske auto alla.
Samm 47

Eemaldage õli täiteava kork.
Samm 48

Paigaldage lehter.
Samm 49

Valage õli mootorisse läbi täiteava.Nõutud õli kogus: 4.1 l.

Vahetamine: mootoriõli ja filter – Volvo V50 MW. AUTODOCi soovitus:

Kasutage tootjapoolt soovitatud õli.
Samm 50

Kontrollige õlitaset kasutades mõõtevarrast.Vajadusel lisagi õli.

Pöörake tähelepanu!

Õlitase peaks olema vahemikus Min ja Max.
Samm 51

Paigaldage mootori kate ja kinnitage see.

AUTODOC soovitab:

Veenduge, et mootori korpus on õieti paigutatud. See ei tohiks juhtivate kinnitusdetailide suhtes nihkuda.Ettevaatust! Ära kasuta paigaldamise käigus üleliigset jõudu. See võib kahjustada auto kinnitusi. Volvo V50 MW
Samm 52

Kruvige mootori korpuse kinnitusdetailid sisse.Kasutage padrunit Nr.10.
Samm 53

Paigaldage õli täite kork.

Samm 54

Pingutage õli täiteava korki.
Samm 55

Käivitage mootor paariks minutiks.Pärast õlirõhu hoiatustule kustumist seisake mootor.
Samm 56

Kontrollige õlitaset 5 minutit pärast mootoritöö lõpetamist, kasutage selleks mõõtevarrast, vajadusel kallake õli juurde.

AUTODOC soovitab:

Õlitase peaks olema vahemikus Min ja Max.Veenduge, et õli täieava kork oleks korrektselt pingutatud.
Samm 57

Kontrollige tühjendusava keermestatud korki ja õlifiltri tihendit tiheduse suhtes. Vajadusel pingutage ettevaatlikult.

Samm 58

Eemaldage kaitsekate.
Samm 59

Sulgege kapott.

Vahetamine: mootoriõli ja filter – Volvo V50 MW. Professionaalid soovitavad:

Pange tähele, et õlirõhu hoiatustuli, mis annab märku ebapiisavast rõhust määrimissüsteemis võib seekord põleda pisut kauem. Pärast paari sekundit täidab õli kõik kanalid ja tuli kustub.Selleks, et kaitsta keskkonda saastumise eest veenduge, et viite kasutatud filtrid spetsiaalsetesse kogumispunktidesse.
