Kuidas välja vahetamist läbi viia: Ford Transit Mk6 Van 2.2 TDCi Šarniir

Vastutuse välistamine

Kuidas vahetada Ford Transit Mk7 van esi-šarniiri – õpetus

alla laadimist: 0

Vaatamisi: 0

Oluline!

Seda asendusprotseduuri saab kasutada:
FORD Transit Mk6 Kast (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Kast (V347, V348, FA) 2.2 TDCi RWD, FORD Transit Mk6 Kast (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Kast (V347, V348, FA) 2.2 TDCi RWD, FORD Transit Mk6 Kast (V347, V348, FA) 2.2 TDCi RWD, FORD Transit Mk6 Kast (V347, V348, FA) 2.2 TDCi 4x4, FORD Transit Mk6 Kast (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Kast (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Kast (V347, V348, FA) 2.4 TDCi RWD, FORD Transit Mk6 Kast (V347, V348, FA) 2.4 TDCi RWD, FORD Transit Mk6 Kast (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Kast (V347, V348, FA) 2.4 TDCi RWD, FORD Transit Mk6 Kast (V347, V348, FA) 2.3 16V RWD, FORD Transit Mk6 Kast (V347, V348, FA) 3.2 TDCi RWD, FORD Transit Mk6 Kast (V347, V348, FA) 2.4 TDCi 4x4, FORD Transit Mk6 Kast (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Kast (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Kast (V347, V348, FA) 2.2 TDCi RWD, FORD Transit Mk6 Kast (V347, V348, FA) 2.3 16V LPG RWD, FORD Transit Mk6 Kast (V347, V348, FA) 2.3 16V CNG RWD, FORD Transit Mk6 Kast (V347, V348, FA) 2.4 TDCi RWD … Vaata rohkem

Sammud võivad kergelt varieeruda olenevalt auto disainist.

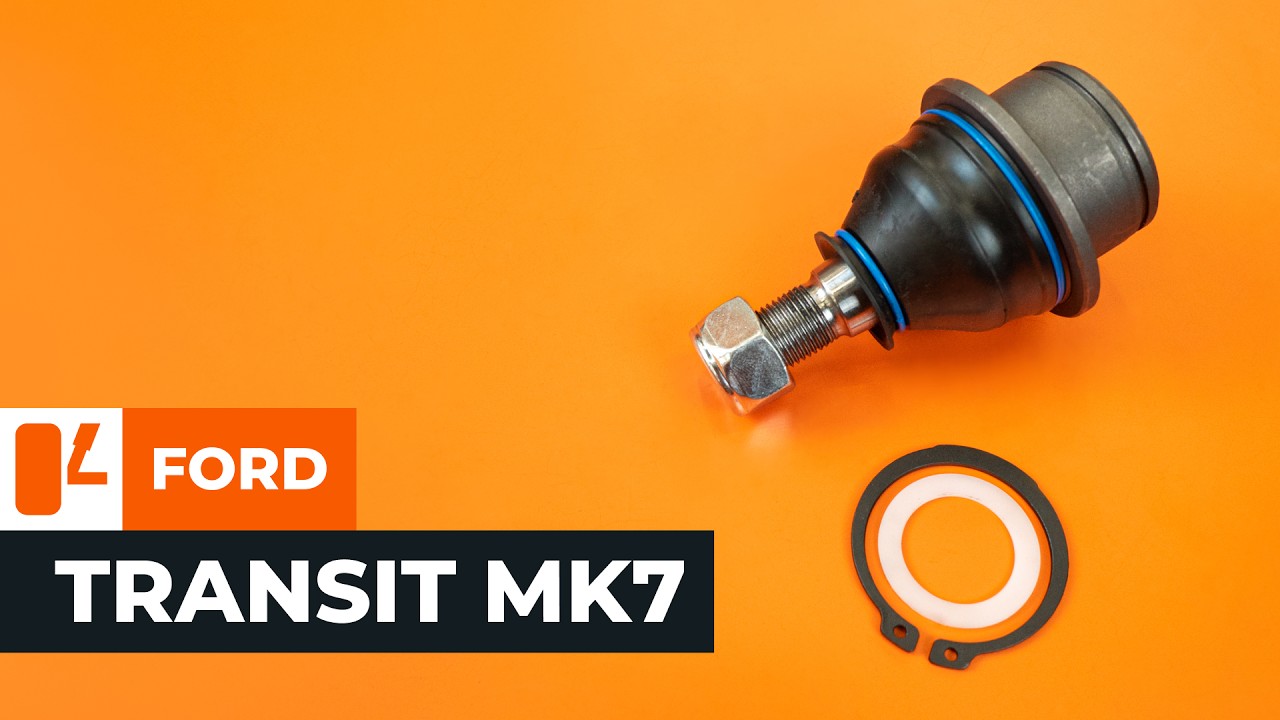

How to change a front ball joint on the FORD TRANSIT MK7 [AUTODOC TUTORIAL]

Kuidas vahetada Ford Transit Mk7 van esi-šarniiri – õpetus

Kõik osad, mida te vahetama peate – Šarniir Transit Mk6 Kast (V347, V348, FA) ja teiste FORD mudelite jaoks

Alternatiivvalikud

Kande- / juhtliigend

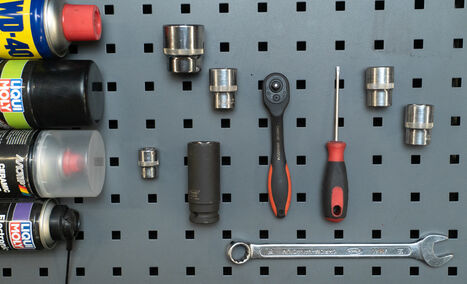

Vahetamine: šarniiri – Ford Transit Mk7 van. Tööriistad, mida vajad:

                      Terashari

                      WD-40 sprei

                      Universaalne puhastussprei

                      Keraamiline määre

                      Momendimõõtevõti

                      8 mm padrun

                      18 mm padrun

                      19 mm padrun

                      24 mm padrun

                      36 mm padrun

                      Torx T50 otsik

                      21 mm löökpadrun

                      Käristivõti või elektriline tööriist keermestatud kinnitite eemaldamiseks/paigaldamiseks

                      T-kujuline võti

                      Torn

                      Haamer

                      Kummivasar

                      Heebel

                      Pika ninaga tangid

                      Teleskoopmagnetiline haarats

                      Kuulliigendi tõmmits

                      Lukustusrõngatangid

                      Kolm ühes kuuliliigendi raami pressi komplekt

                      Hüdrauliline press

                      Käigukasti tungraud või teine autotungraud

                      Autotõstuk või tungraud aluspukkidega ja rattaklotsid

Osta tööriistu

Vahetamine: šarniiri – Ford Transit Mk7 van. AUTODOC soovitab:

Vasaku ja parema kuulliigendi vahetusprotseduur on identne.
Palun pane tähele, et kõiki parandustöid autol – Ford Transit Mk7 van – tuleb teha väljalülitatud mootoriga.

Viige vahetus järgnevalt läbi:

Samm 1

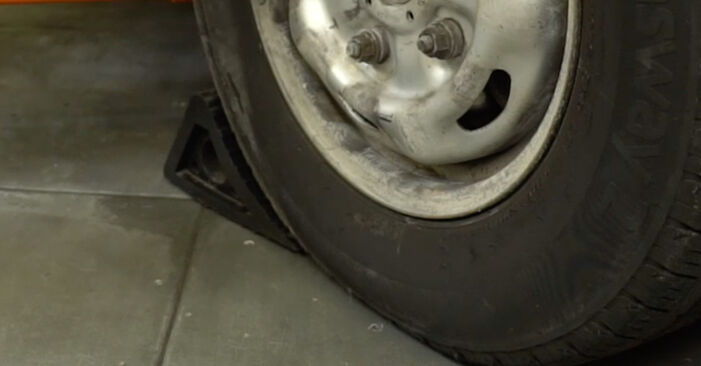

Fikseerige rattad rattaklotsidega.
Samm 2

Eemaldage ratta keskosa kork.

Samm 3

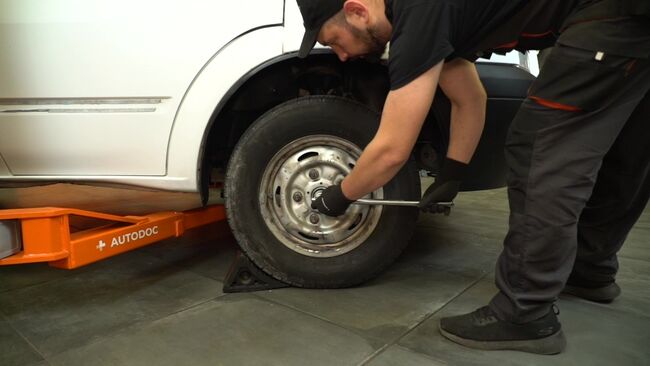

Lõdvendage rattapolte. Kasutage 21 mm rattamutri löökpadrunit. Kasutage T-kujulist võtit.

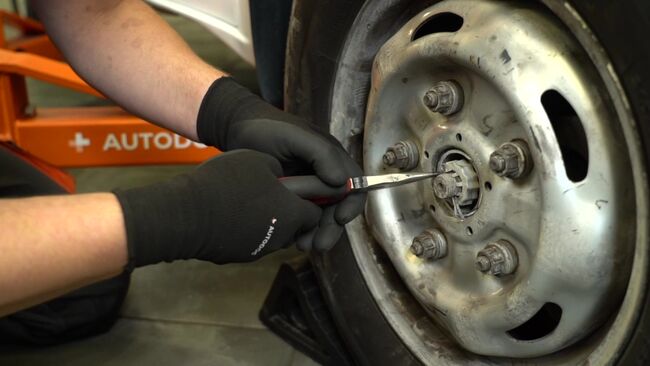

Samm 4

Eemaldage telje kinnitit paigalhoidev splint. Kasutage heeblit. Kasutage pika ninaga tange.
Samm 5

Eemaldage teljemutri kroonmutter.
Samm 6

Puhastage teljemutter. Kasutage terasharja. Kasutage WD-40 spreid.
Samm 7

Lõdvendage teljemutrit. Kasutage 36 mm padrunit. Kasutage T-kujulist võtit.
Samm 8

Tõstke auto maast kõrgemale.

Vahetamine: šarniiri – Ford Transit Mk7 van. Professionaalid soovitavad:
Kui te kasutate tungrauda, siis jälgige, et auto oleks kõval tasasel pinnal.Lisaks fikseerige auto aluspukkide abil.
Samm 9

Keerake rattapoldid lahti.

Ettevaatust!
Vigastuste vältimiseks hoidke poltide lahtikeeramisel ratast kinni.
Samm 10

Eemaldage ratas.
Samm 11

Keerake teljemutter lahti. Kasutage 36 mm padrunit. Kasutage käristivõtit.
Samm 12

Eemaldage telje seib. Kasutage teleskoopmagnetilist haaratsit.
Samm 13

Tõstke õõtshoob tungraua abil üles. Kasutage käigukasti tungrauda või teist autotungrauda.
Samm 14

Ühendage veovõll käändteljest lahti. Kasutage torni. Kasutage haamrit.
Samm 15

Eemaldage õõtshoova all olev toestus.

Vahetamine: šarniiri – Ford Transit Mk7 van. AUTODOCi eksperdid soovitavad:
Laske käigukasti tungraud või autotungraud alla aeglaselt, ilma seda jõnksutamata, et vältida sõiduki koostute ja mehhanismide kahjustamist.
Samm 16

Puhastage kinnitit, mis ühendab stabilisaatori varrast amortisaatoriga. Kasutage terasharja. Kasutage WD-40 spreid.
Samm 17

Keerake lahti kinniti, mis ühendab stabilisaatori varrast amortisaatoriga. Kasutage 19 mm padrunit. Kasutage käristivõtit.
Samm 18

Ühendage põikstabilisaatori varras amortisaatorist lahti.
Samm 19

Ühendage ABS-anduri juhtmestik lahti.
Samm 20

Puhastage kinniti, mis ühendab rooliotsa käänmikuga. Kasutage terasharja. Kasutage WD-40 spreid.
Samm 21

Keerake lahti mutter, mis ühendab roolivardapead käänmikuga. Kasutage 19 mm padrunit. Kasutage käristivõtit.
Samm 22

Eemaldage roolivardapea ots käänmikust. Kasutage kuulliigendi tõmmitsat.
Samm 23

Puhastage ABS-anduri kinnitus. Kasutage terasharja. Kasutage WD-40 spreid.

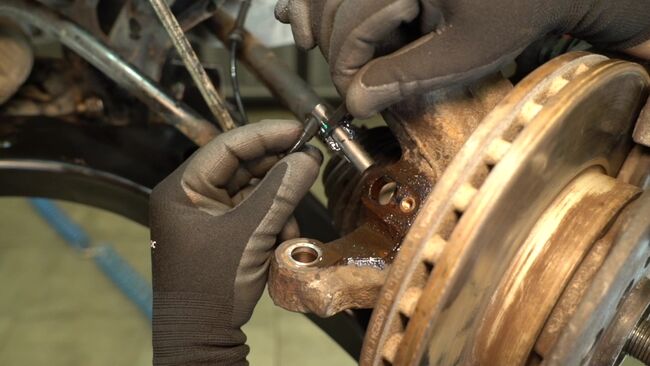

Samm 24

Keerake lahti ABS-anduri kinniti. Kasutage 8 mm padrunit. Kasutage käristivõtit.
Samm 25

Eemaldage kinnituspolt.
Samm 26

Eemaldage ABS-andur.
Samm 27

Puhastage pidurisadula kelgu kinnitid. Kasutage terasharja. Kasutage WD-40 spreid.
Samm 28

Keerake pidurisadula kelgu kinnitid lahti. Kasutage 18 mm padrunit. Kasutage T-kujulist võtit.
Samm 29

Eemaldage kinnituspoldid.
Samm 30

Eemaldage pidurisadul koos selle kelguga.

AUTODOCi ekspertsoovitus:
Vältimaks pidurivooliku lahtitegemist, siduge pidurisadul vedrustuse või auto kere külge traadiga kinni ning jätke see pidurivoolikuga ühendatuks.Veenduge, et pidurisadul ei ripu pidurivooliku otsas.Ärge vajutage piduripedaali pärast pidurisadula eemaldamist. See võib põhjustada kolvi väljakukkumise pidurisadula õõnest, mille tulemuseks on pidurivedeliku leke ja õhu sattumine pidurisüsteemi.
Samm 31

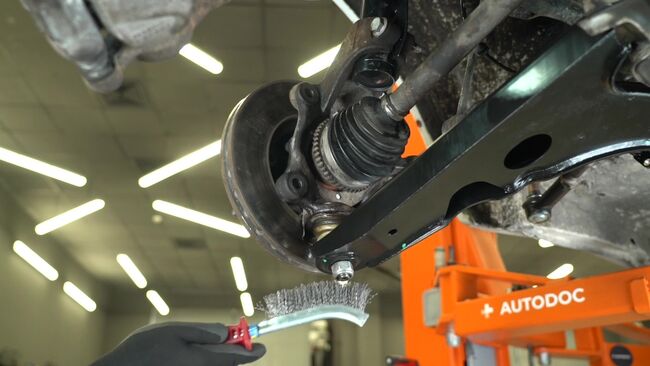

Puhastage kinniti, mis ühendab kuuliigendit õõtshoovaga. Kasutage terasharja. Kasutage WD-40 spreid.
Samm 32

Keerake lahti kinniti, mis ühendab kuuliigendit õõtshoovaga. Kasutage 24 mm padrunit. Kasutage käristivõtit.
Samm 33

Toestage käänmik. Kasutage käigukasti tungrauda või teist autotungrauda.
Samm 34

Eraldage õõtshoob kuulliigendist. Kasutage kuulliigendi tõmmitsat. Kasutage heeblit.
Samm 35

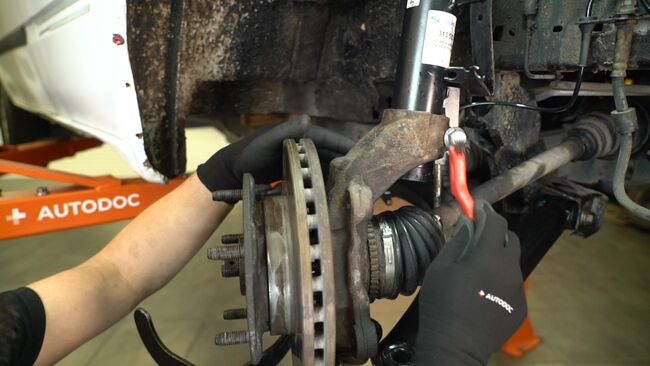

Puhastage amortisaatori alumine kinniti, mis ühendab seda käänmikuga. Kasutage terasharja. Kasutage WD-40 spreid.
Samm 36

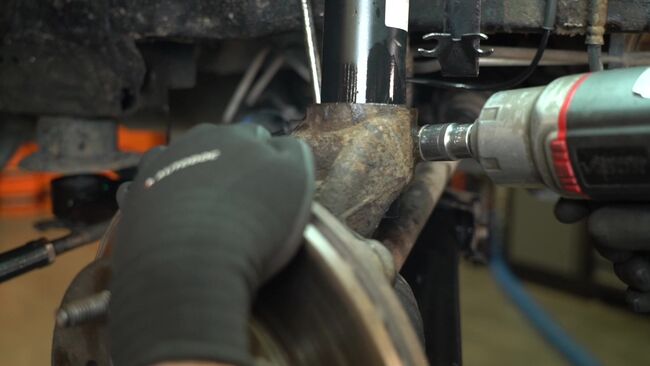

Keerake amortisaatori alumine kinniti lahti. Kasutage 18 mm padrunit. Kasutage käristivõtit.
Samm 37

Eemaldage kinnituspolt.
Samm 38

Ühendage veovõll käänmikust lahti.

Vahetamine: šarniiri – Ford Transit Mk7 van. Soovitus:
Veenduge, et veovõll ei jääks rippuma.
Samm 39

Ühendage käänmik amortisaatorist lahti. Kasutage kummivasarat. Kasutage käigukasti tungrauda või teist autotungrauda.
Samm 40

Eemaldage käänmik koos rattarummuga.
Samm 41

Keerake rattalaagri kinnitid lahti. Kasutage Torx T50 padrunit. Kasutage käristivõtit.
Samm 42

Eemaldage kinnituspoldid. Kasutage teleskoopmagnetilist haaratsit.

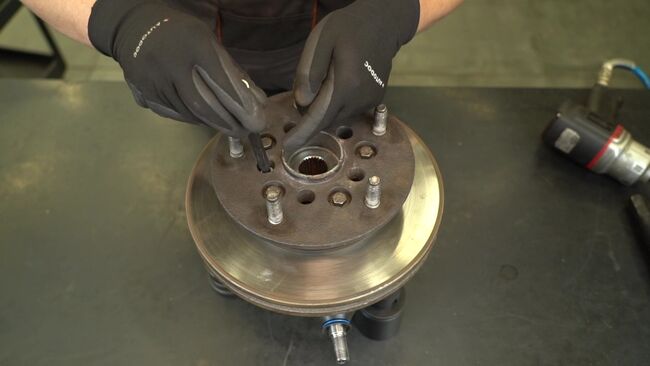

Samm 43

Eemaldage rattarumm koos pidurikettaga.
Samm 44

Puhastage ala, mille abil kuuliigend on käänmiku külge kinnitatud. Kasutage terasharja. Kasutage WD-40 spreid.
Samm 45

Eemaldage lukustusrõngas. Kasutage lukustusrõngatange.
Samm 46

Pressige kuulliigend käänmikust välja. Kasutage kolm ühes kuuliliigendi raami pressikomplekti.
Samm 47

Puhastage kuulliigendi paigaldusase. Kasutage terasharja. Kasutage universaalset puhastusspreid.
Samm 48

Suruge uus kuulliigend käänmikusse. Kasutage kolm ühes kuuliliigendi raami pressikomplekti.
Samm 49

Paigaldage lukustusrõngas. Kasutage lukustusrõngatange.
Samm 50

Puhastage rattarummu paigaldusase käänmikul. Kasutage terasharja. Kasutage universaalset puhastusspreid.
Samm 51

Määrige rattalaagri paigalduspinda. Kasutage keraamilist määret.

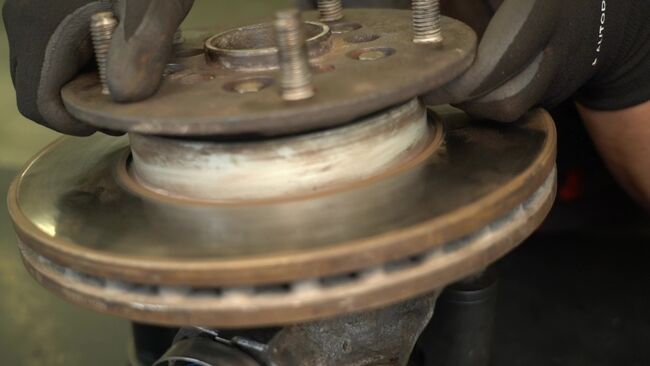

Samm 52

Paigaldage rattarumm koos pidurikettaga.
Samm 53

Paigaldage kinnituspoldid.
Samm 54

Keerake rattalaagri kinnitid kinni. Kasutage Torx T50 padrunit. Kasutage käristivõtit.
Samm 55

Puhastage stabilisaatori varda ja amortisaatori kokkupuutuvad pinnad. Kasutage terasharja. Kasutage universaalset puhastusspreid.
Samm 56

Puhastage roolivardapea paigaldusase. Kasutage terasharja. Kasutage universaalset puhastusspreid.
Samm 57

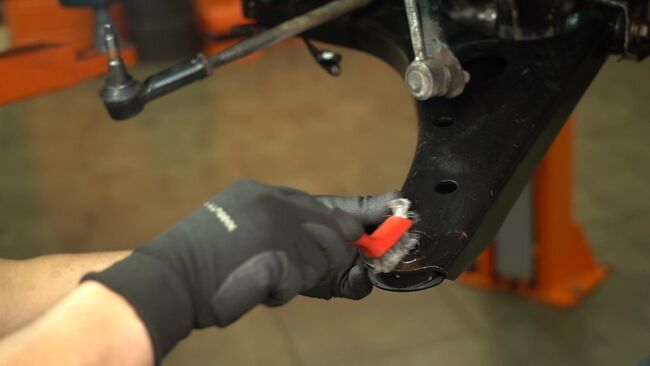

Puhastage kuulliigendi paigaldusase õõtshooval. Kasutage terasharja. Kasutage universaalset puhastusspreid.

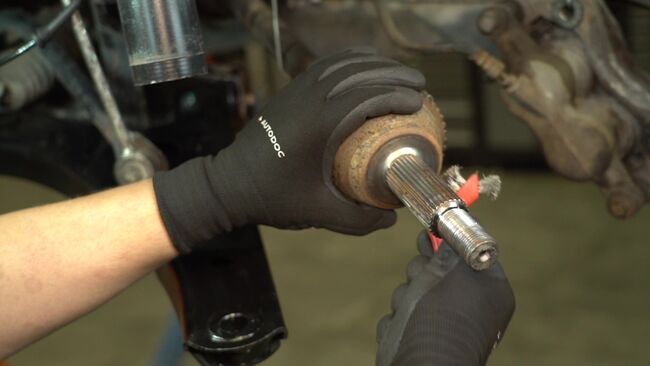

Samm 58

Puhastage veovõlli hambad. Kasutage terasharja. Kasutage universaalset puhastusspreid.
Samm 59

Paigaldage käänmikuga ühendatud rattarumm. Kasutage käigukasti tungrauda või teist autotungrauda.
Samm 60

Paigaldage kinnituspolt.
Samm 61

Keerake kinni polt, mis ühendab amortisaatorit käänmikuga. Kasutage 18 mm padrunit. Kasutage käristivõtit.
Samm 62

Paigaldage veovõll.
Samm 63

Ühendage õõtshoob kuulliigendiga. Kasutage heeblit.
Samm 64

Keerake kinni ja pinguldage kinnitit, mis ühendab õõtshooba ja kuulliigendit. Kasutage 24 mm padrunit. Kasutage momendimõõtevõtit. Pingutusmoment: 150 N·m.
Samm 65

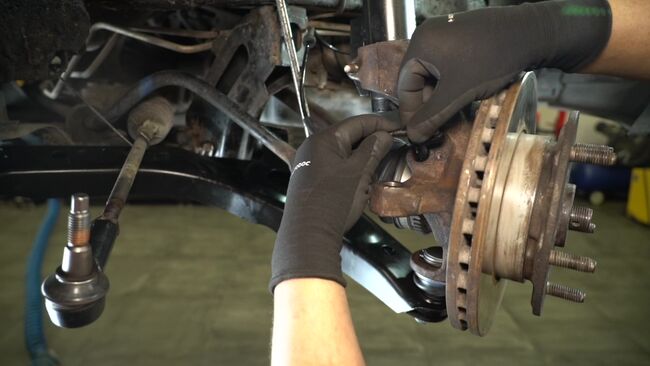

Paigaldage ABSi sensor.

Vahetamine: šarniiri – Ford Transit Mk7 van. Soovitus AUTODOCi ekspertidelt:
Et vältida anduri kinnijäämist, määrige selle paigaldusasemele enne selle paigaldamist pisut määrdeainet.
Samm 66

Paigaldage kinnituspolt.
Samm 67

Keerake ABSi sensori kinniti kinni. Kasutage 8 mm padrunit. Kasutage käristivõtit.
Samm 68

Ühendage ABS-anduri juhtmestik.
Samm 69

Ühendage roolivardapea käänmikuga.

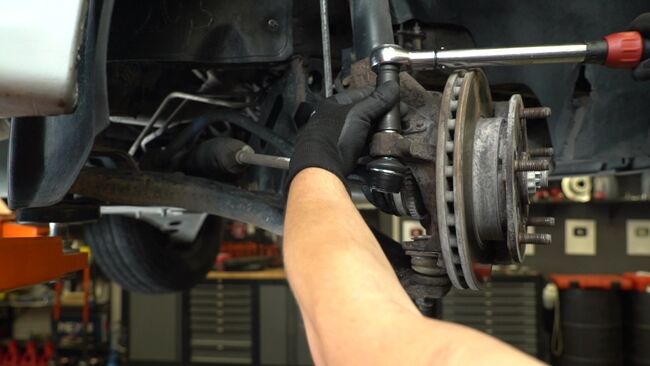

Samm 70

Keerake kinni ja pinguldage mutrit, mis ühendab roolivardapead käänmikuga. Kasutage 19 mm padrunit. Kasutage momendimõõtevõtit. Pingutusmoment: 80 N·m.

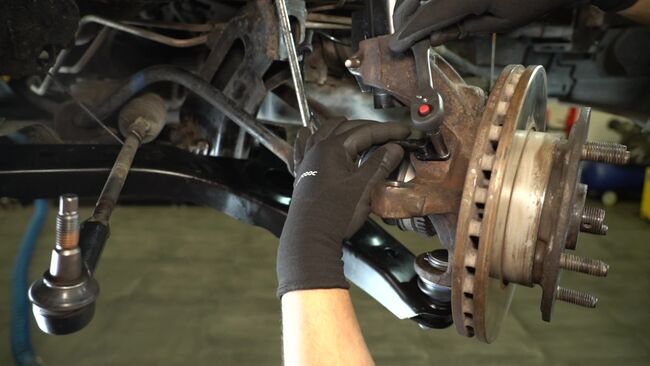

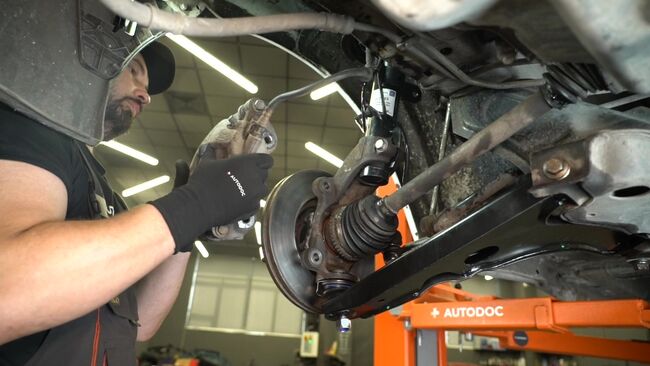

Samm 71

Paigaldage pidurisadul koos kelguga.
Samm 72

Paigaldage kinnituspoldid.

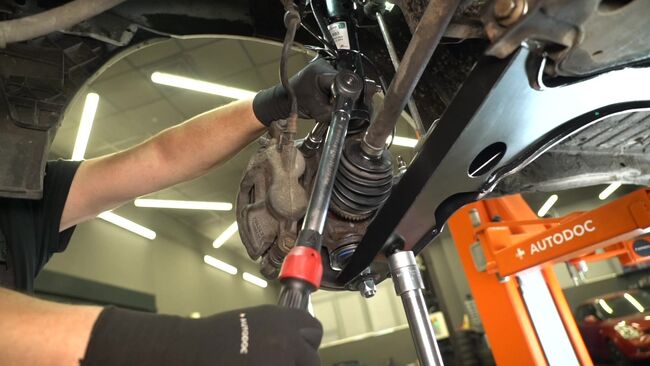

Samm 73

Keerake kinni ja pinguldage pidurisadula kelgu kinniteid. Kasutage 18 mm padrunit. Kasutage momendimõõtevõtit. Pingutusmoment: 175 N·m.

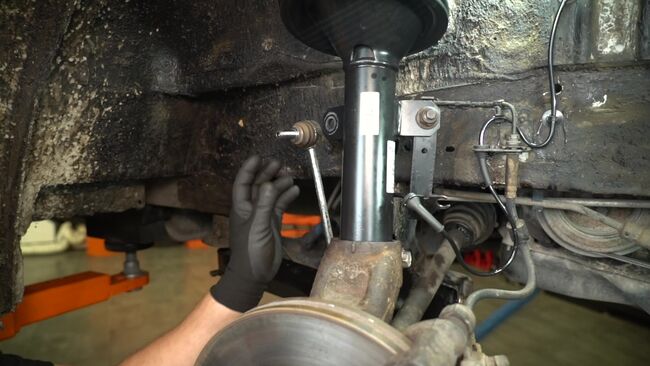

Samm 74

Paigaldage stabilisaatori varras ja keerake kinnitusmutter peale.
Samm 75

Pinguldage kinnitit, mis ühendab stabilisaatori varrast amortisaatoriga. Kasutage 19 mm padrunit. Kasutage momendimõõtevõtit. Pingutusmoment: 55 N·m.

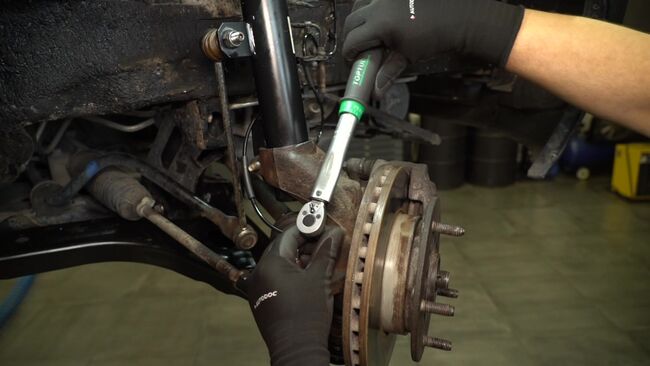

Samm 76

Pingutage ABSi sensori kinnitit. Kasutage 8 mm padrunit. Kasutage momendimõõtevõtit. Pingutusmoment: 11 N·m.
Samm 77

Tõstke õõtshoob tungraua abil üles. Kasutage käigukasti tungrauda või teist autotungrauda.

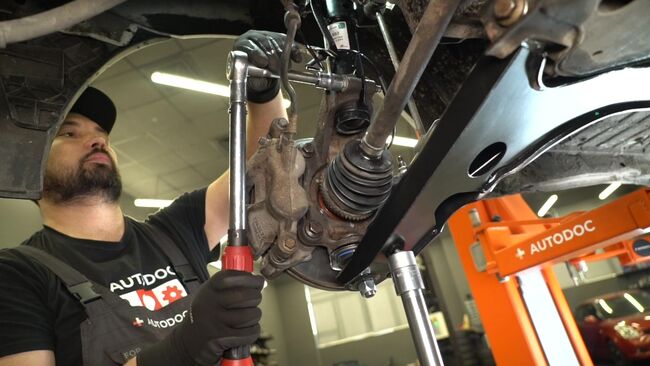

Samm 78

Pinguldage amortisaatori alumist kinnitit. Kasutage 18 mm padrunit. Kasutage momendimõõtevõtit. Pingutusmoment: 100 N·m + 180°.

Tähtis!
Kasutage kindlasti uusi kinniteid.
Samm 79

Pinguldage rattalaagri kinniteid. Kasutage Torx T50 padrunit. Kasutage momendimõõtevõtit. Pingutusmoment: 53 N·m.
Samm 80

Osade kokkupanekul kasutage uut teljemutri komplekti (seib, mutter, kroonmutter ja splint).

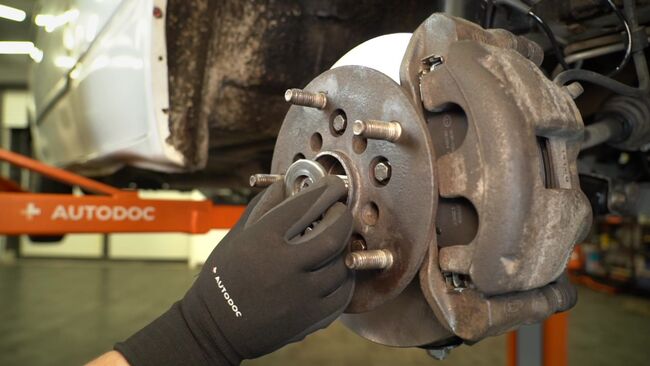

Samm 81

Paigaldage telje seib.
Samm 82

Keerake teljemutter kinni. Kasutage 36 mm padrunit. Kasutage käristivõtit.

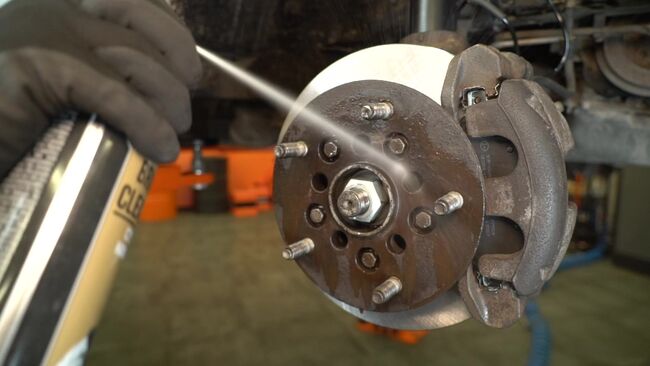

Samm 83

Puhastage velje paigaldusase. Kasutage terasharja. Kasutage universaalset puhastusspreid.
Samm 84

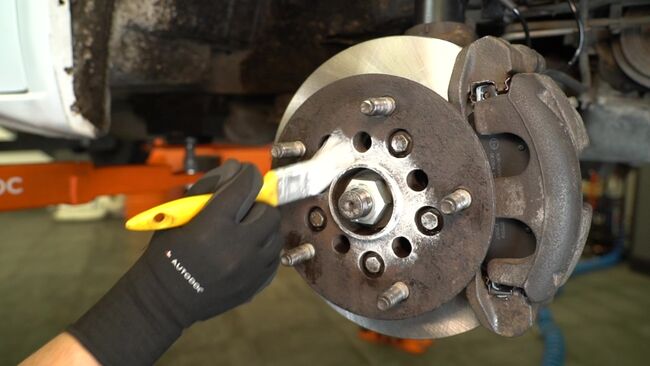

Määrige rattarummu osa, mis puutub kokku veljega. Kasutage keraamilist määret.

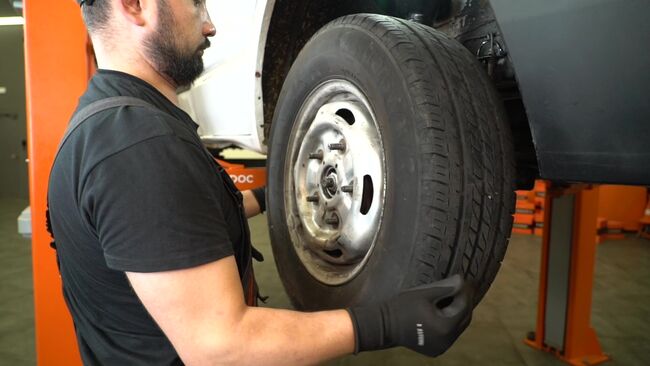

Samm 85

Paigaldage ratas.

Vahetamine: šarniiri – Ford Transit Mk7 van. AUTODOC soovitab:
Vigastuste vältimiseks hoidke ratast kinnituspoltide kinnikeeramisel kinni.

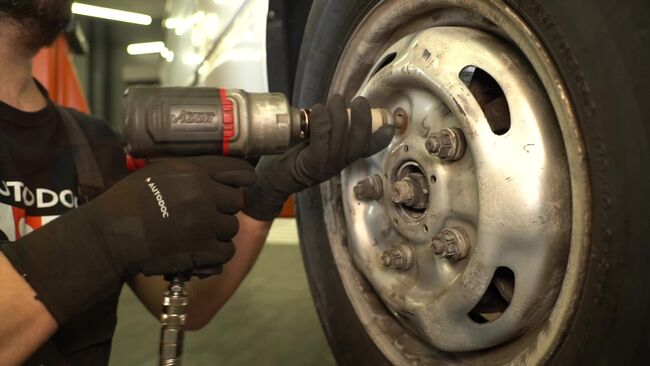

Samm 86

Keerake rattapoldid kinni. Kasutage 21 mm rattamutri löökpadrunit. Kasutage käristivõtit.

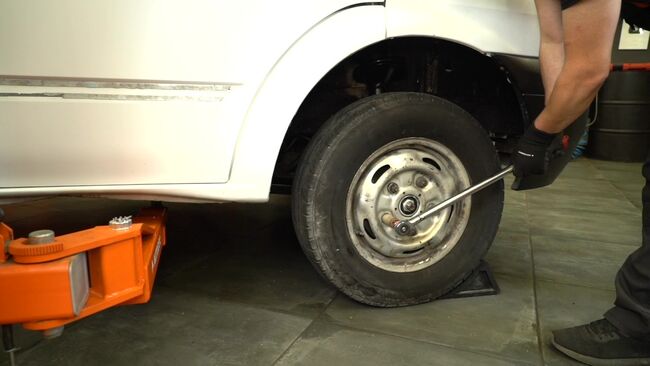

Samm 87

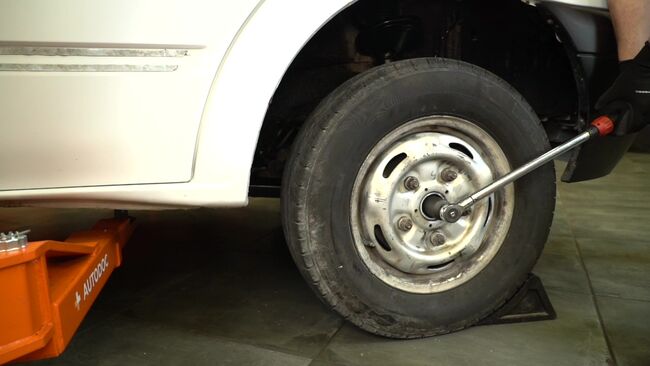

Laske auto maapinnale ja pinguldage rattamutreid risti-rästi järjekorras. Kasutage 21 mm rattamutri löökpadrunit. Kasutage momendimõõtevõtit. Pingutusmoment: 200 N·m.
Samm 88

Pinguldage teljemutrit. Kasutage 36 mm padrunit. Kasutage momendimõõtevõtit. Pingutusmoment: 320 N·m.
Samm 89

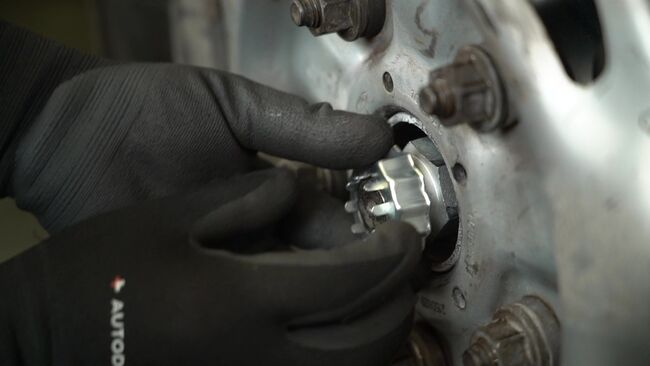

Paigaldage teljemutrile kroonmutter.
Samm 90

Paigaldage splint. Kasutage heeblit.
Samm 91

Eemaldage tungraud, aluspukid ja rattaklotsid.
