Soovituslik asendusintervall varuosa kategooriale Piduriketas : 50000 km

Oluline!

Seda asendusprotseduuri saab kasutada:
VOLVO S80 I (184) 2.0 T, VOLVO V70 II (285) 2.0 T, VOLVO S60 I (384) 2.0 T

Sammud võivad kergelt varieeruda olenevalt auto disainist.

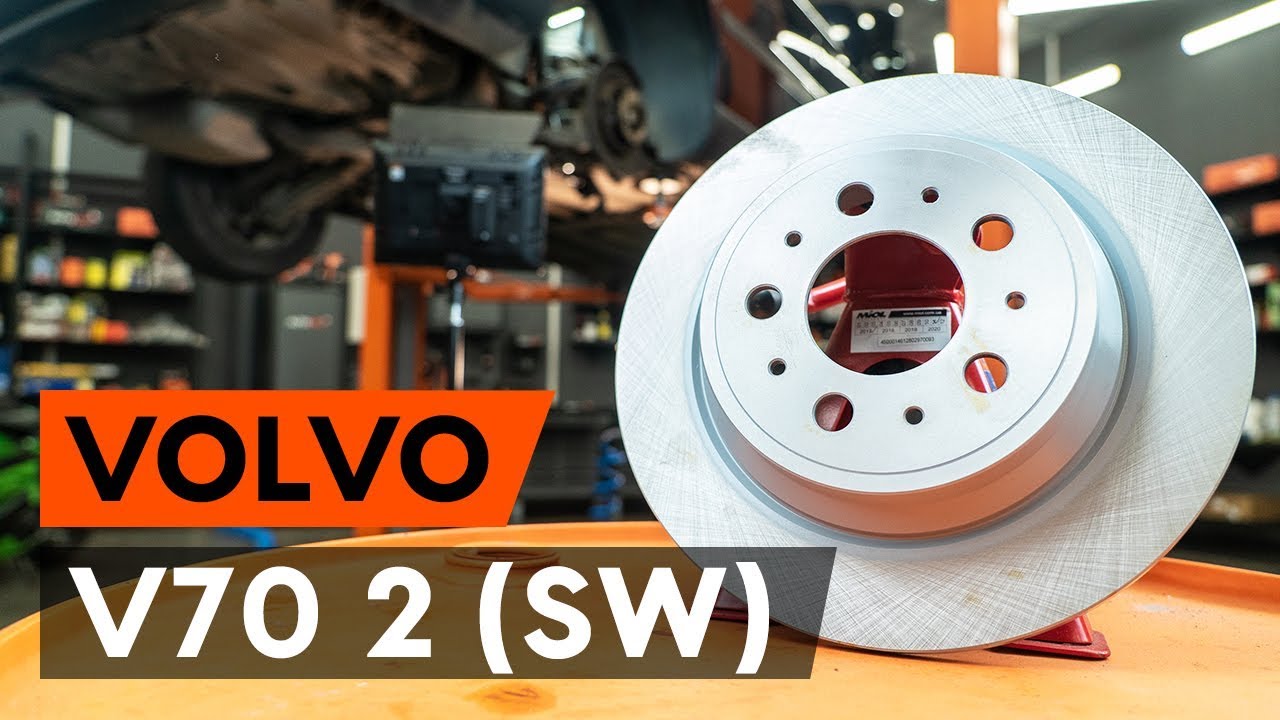

How to change rear brake discs / rear brake rotors on VOLVO V70 2 (SW) [TUTORIAL AUTODOC]

Vahetamine: piduriketaste – Volvo V70 SW. Nimekiri tööriistadest, mida vajad:

                        Terashari

                        Aerosool WD- 40

                        Pidurisüsteemi puhastusaine

                        Vasemääre

                        Kuuskant otsik Nr.H7

                        Löökpadrun №10

                        Löökpadrun №13

                        Rehvi löökpadrun Nr.19

                        Pidurisadula tööriist

                        Käristivõti

                        Momentvõti

                        Toruvõti

                        Kummivasar

                        Sõrgkang

                        Tõkiskingad

Kõik osad, mida te vahetama peate – Piduriketas V70 II (285) ja teiste VOLVO mudelite jaoks


    VOLVO S80 I (184) 2.0 T

    VOLVO S60 I (384) 2.0 T

    VOLVO V70 II (285) 2.0 T

Vahetamine: piduriketaste – Volvo V70 SW. Soovitus AUTODOCi ekspertidelt:

Vahetage pidurikettad autol Volvo V70 SW komplektina iga telje kohta. See kindlustab ühtlase pidurdamise.
Asendusprotseduur on identne asendades ühe telje mõlemad pidurikettad.
Kui vahetate pidurikettaid, vahetage alati ka piduriklotsid.
Palun pane tähele, et kõiki parandustöid autol – Volvo V70 SW – tuleb teha väljalülitatud mootoriga.

Sooritage asendamine järgnevas järjekorras:

Samm 1

Avage kapott.Keerake lahti pidurivedeliku reservuaari kork.
Samm 2

Fikseerige rattad tõkiskingadega.
Samm 3

Lõdvendage ratta kinnituspolte.Kasutage ratta löökpadrunit #19.
Samm 4

Tõstke tagumist auto otsa ja kinnitage alustele.
Samm 5

Keerake lahti ratta poldid.

AUTODOC soovitab:

Hoiatus! Vigastuste vältimiseks hoia ratast kinnituspoltide lahtikeeramise ajal kinni. Volvo V70 SW
Samm 6

Eemaldage ratas.
Samm 7

Vabastage piduriklotsid.Kasutage sõrgkangi.
Samm 8

Eemaldage pidurisadula juhttihvtide tolmukaitsekorgid.Kasutage sõrgkangi.
Samm 9

Keerake lahti pidurisadula kinnitused.Kasutage tähikut Nr.H7.Kasutage käristivõtit.
Samm 10

Eemaldage pidurisadula kinnitusklamber.Kasutage sõrgkangi.
Samm 11

Eemaldage pidurisadul.

Vahetamine: piduriketaste – Volvo V70 SW. Soovitus AUTODOCi ekspertidelt:

Siduge sadul traadiga suspensiooni või kere külge ilma pidurivoolikut lahti ühendamata, et ennetada rõhu kadumist pidurdussüsteemist.Veenduge, et pidurisadul ei ripu pidurivoolikute peal.Ärge vajutage piduripedaali pärast pidurisadula eemaldamist. Selle tulemusena võib kolb pidurisilindrist välja kukkuda ning esineda pidurivedeliku leke ja süsteemi rõhutustamine.Kontrollige pidurisadula kinnitusi, pidurisadula juhttihvte ja kaitsekummi. Vajadusel puhastage need.
Samm 12

Eemaldage piduriklotsid.Kasutage sõrgkangi.
Samm 13

Puhastage pidurisadula kinnitused.Kasutage terasharja.Kasutage WD-40 aerosooli.
Samm 14

Keerake lahti sadula klambri kinnitus.Kasutage padrunit Nr.13.Kasutage toruvõtit.Kasutage käristivõtit.
Samm 15

Eemaldage sadula klamber.
Samm 16

Puhastage piduriketta pind.Kasutage terasharja.Kasutage WD-40 aerosooli.
Samm 17

Keerake pidur lahti.Kasutage padrunit Nr.10.Kasutage käristivõtit.
Samm 18

Eemaldage piduriketas.
Samm 19

Puhastage rumm.Kasutage terasharja.Määrige kontaktpinnad.Kasutage vasemääret.
Samm 20

Paigaldage piduriketas.
Samm 21

Tugevdage piduriketta kinnitused.Kasutage padrunit Nr.10.Kasutage momentvõtit.Pingutage seda 9 Nm pöördemomendiga.
Samm 22

Puhastage pidurisadula klamber mustusest ja tolmust.Kasutage terasharja.Kasutage piduri puhastusvahendit.

AUTODOC soovitab:

Vahetamine: piduriketaste – Volvo V70 SW. Pärast pihuse pealekandmist oota paar minutit.
Samm 23

Paigaldage pidurisadula klamber.
Samm 24

Pingutage pidurisadula klambrit.Kasutage padrunit Nr.13.Kasutage momentvõtit.Pingutage seda 75 Nm pöördemomendiga.
Samm 25

Töödelge pidurisadula kolbi.Kasutage piduri puhastusvahendit.

Vahetamine: piduriketaste – Volvo V70 SW. AUTODOCi soovitus:

Pärast aerosoolo peale kandmist, oodake paar minutit.
Samm 26

Suruge pidurisadula kolvile.Kasutage pidurisadula tööriista.
Samm 27

Paigaldage pidurilklotsid.
Samm 28

Paigaldage pidurisadul ja fikseerige see.Kasutage tähikut Nr.H7.Kasutage momentvõtit.Pingutage seda 35 Nm pöördemomendiga.
Samm 29

Paigaldage pidurisadula juhttihvtide tolmukaitsekorgid.
Samm 30

Paigaldage pidurihargi lukustusvedru.Kasutage kummihaamrit.Kasutage sõrgkangi.
Samm 31

Määrige pinda, kus piduriketas puutub kokku veljega.Kasutage vasemääret.
Samm 32

Puhastage piduriketta pind.Kasutage piduri puhastusvahendit.

AUTODOC soovitab:

Vahetamine: piduriketaste – Volvo V70 SW. Pärast pihuse pealekandmist oota paar minutit.
Samm 33

Paigaldage ratas.

AUTODOC soovitab:

Hoiatus! Vigastuste vältimiseks hoia ratast auto kinnituspoltide kinnikeeramise ajal kinni. Volvo V70 SW
Samm 34

Keerake ratta poldid kinni.Kasutage ratta löökpadrunit #19.
Samm 35

Laske auto alla ja töödake risti järjekorras, pingutage rataste poldid.Kasutage momentvõtit.Pingutage seda 120 Nm pöördemomendiga.
Samm 36

Eemaldage tungrauad ja tõkiskingad.

Vahetamine: piduriketaste – Volvo V70 SW. Soovitus AUTODOCi ekspertidelt:

Ilma mootorit käivitamata vajutage piduripedaali mitu korda kuni tunnete märkimisväärset takistust.Kontrollige pidurivedeliku taset paagis, vajaduse täitke.
Samm 37

Pingutage pidurivooliku reservuaari korki.Sulgege kapott.
