Oluline!

Seda asendusprotseduuri saab kasutada:
TOYOTA AYGO (WNB1_, KGB1_) 1.4 D-4D (WNB10_) … Vaata rohkem

Sammud võivad kergelt varieeruda olenevalt auto disainist.

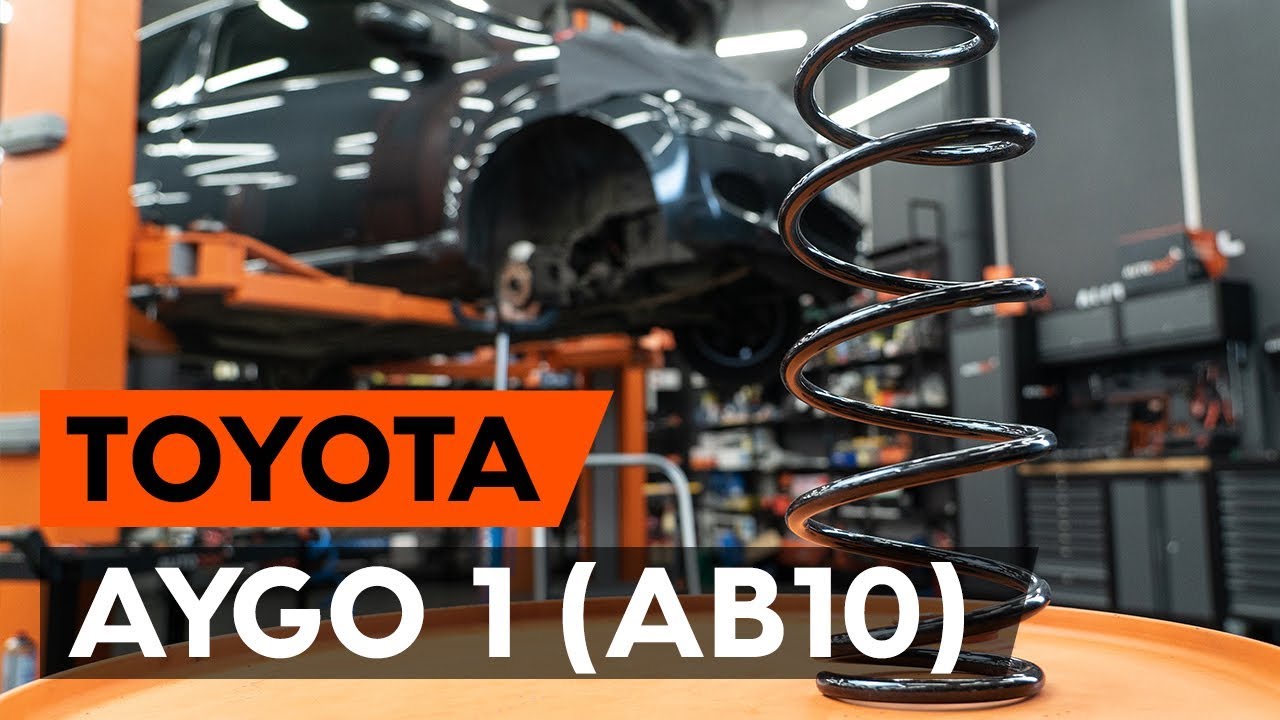

How to change front springs / front coil springs on TOYOTA AYGO 1 (AB10) [TUTORIAL AUTODOC]

Kuidas vahetada Toyota Aygo AB1 esi-vedru – õpetus

Kõik osad, mida te vahetama peate – Vedrustus AYGO (WNB1_, KGB1_) ja teiste TOYOTA mudelite jaoks

vedru

vedru Aygo (AB10) Diisel (54 hj)

Vahetamine: vedru – Toyota Aygo AB1. Nimekiri tööriistadest, mida vajad:

                        Terashari

                        Aerosool WD- 40

                        Pidurisüsteemi puhastusaine

                        Vasemääre

                        Lehtsilmusvõti Nr.17

                        Lehtsilmusvõti Nr.19

                        XZN padrun nr.6

                        Kuuskant otsik Nr.H7

                        Kruvikeeraja otsik nr.15

                        Kruvikeeraja otsik nr.17

                        12 nurgaga padrun nr.30

                        Rehvi löökpadrun Nr.19

                        Käristivõti

                        Momentvõti

                        Torn

                        Toruvõti

                        Haamer

                        Lapik meisel

                        Sõrgkang

                        Ümara otsaga tangid

                        Hüdrauliline tugiposti vedru kompressor

                        Hüdrauliline tungraud

                        Kuulliigendi tõmmits

                        Poritiivakate

                        Tõkiskingad

Osta tööriistu

Vahetamine: vedru – Toyota Aygo AB1. AUTODOCi soovitus:

Mõlemad esimese vedrustuse spiraalvedrud tuleb asendada samaaegselt.
Nende asendamisprotseduur esivedrustuse on nii vasaku, kui parema spiraalvedru puhul identne.
Kogu töö tuleb teostada seisatud mootoriga.

Vahetamine: vedru – Toyota Aygo AB1. Soovituslik tegevuskava:

Samm 1

Avage kapott.
Samm 2

Auto värvi ja plastikust osade kaitsmiseks kasutage kaitsekatet.
Samm 3

Vabastage vedruamordi tugilaagri ülemine kinnitus. Kasutage kombivõtit Nr. 17. Kasutage tähikut Nr.H7.
Samm 4

Puhastage rattarummu kinnitus. Kasutage WD-40 aerosooli.
Samm 5

Eemaldage veovõlli kinnitus. Kasutage lapikut metallitöö meislit. Kasutage haamrit.
Samm 6

Lõdvendage veovõlli kinnitus. Kasutage 12-nurgaga padrunit Nr.30. Kasutage toruvõtit.
Samm 7

Fikseerige rattad tõkiskingadega.
Samm 8

Lõdvendage ratta kinnituspolte. Kasutage ratta löökpadrunit #19.
Samm 9

Tõstke esimest auto otsa ja kinnitage alustele.
Samm 10

Keerake lahti ratta poldid.

AUTODOC soovitab:
Hoiatus! Vigastuste vältimiseks hoia ratast kinnituspoltide lahtikeeramise ajal kinni. Toyota Aygo AB1
Samm 11

Eemaldage ratas.
Samm 12

Ühendage amortisaatori tugiposti küljest lahti ABS anduri kaabel.
Samm 13

Puhastage ABS-anduri kinnitused ja pidurivoolik, mis ühendab neid amordipüstakuga. Puhastage kinnitused, mis ühendavad amordipüstakut käändteljega. Kasutage terasharja. Kasutage WD-40 aerosooli.
Samm 14

Keerake amortisaatori tugiposti küljest lahti pidurivooliku kinnitusklamber. Kasutage padrunit Nr.15.
Samm 15

Keerake lahti alumine kinnitus, mis ühendab amordipüstakut käändteljega. Kasutage kombivõtit Nr. 17. Kasutage padrunit Nr.17. Kasutage toruvõtit.
Samm 16

Eemaldage kinnitus polt.
Samm 17

Puhastage kõik hoova liigendid. Kasutage terasharja. Kasutage WD-40 aerosooli.
Samm 18

Eemaldage splint. Kasutage ümara otsaga tange.
Samm 19

Keerake kuulliigendi kinnitus käändtelje küljest lahti. Kasutage kombivõtit Nr. 19.
Samm 20

Tõstke käändtelg üles. Kasutage hüdraulilist tungrauda.
Samm 21

Ühendage lahti käänmiku alumine hoob. Kasutage kuulliigendi eemaldajat. Kasutage sõrgkangi.
Samm 22

Keerake lahti kinnitused, mis ühendavad veovõlli rattarummuga. Kasutage 12-nurgaga padrunit Nr.30.
Samm 23

Eemaldage veovõll. Kasutage torni. Kasutage haamrit.
Samm 24

Vabastage alumine kinnitus, mis ühendab amordipüstakut käändteljega. Kasutage lapikut metallitöö meislit. Kasutage haamrit.
Samm 25

Eemalda toetust käändtelje alt.

AUTODOC soovitab:
Vahetamine: vedru – Toyota Aygo AB1. Langeta käigukasti tungraud sujuvalt ja ilma jõnksudeta, et vältida osade ja mehhanismide kahjustamist.
Samm 26

Ühendage amortisaatori tugiposti küljest lahti käändtelg. Kasutage lapikut metallitöö meislit. Kasutage haamrit.

Vahetamine: vedru – Toyota Aygo AB1. Professionaalid soovitavad:
Veenduge, et käänmik oleks toetatud.
Samm 27

Keerake lahti amordi tugiposti ülemine kinnitus.

AUTODOC soovitab:
Toyota Aygo AB1 – Et vältida vigastusi, hoia amordipüstakut kinnituspoltide lahtikeeramise ajal kinni.
Samm 28

Eemaldage suspensiooni tugipost.
Samm 29

Seadke amortisaatori tugipost vedru kompressiooni tööriistale.

Vahetamine: vedru – Toyota Aygo AB1. AUTODOCi eksperdid soovitavad:
Pange tähele, et kui kasutate vedru kokkusurujat, vedru mähised peavad olema korralikus haardes, kui surute vedru vastupidises suunas.Veenduge, et vedru positsioon fiksaatoris oleks õige.Veenduge, et keerdvedrud lähevad lukustus käepidemetesse tihkelt.
Samm 30

Suruge vedru kokku.
Samm 31

Töödelge amordipüstaku varrast. Kasutage terasharja. Kasutage WD-40 aerosooli.
Samm 32

Eemaldage tugiposti kolvivarda mutter. Kasutage kombivõtit Nr. 17. Kasutage XZN #6. Kasutage käristivõtit.
Samm 33

Eemaldage ülemine tugiposti raam.
Samm 34

Vabastage spiraalvedru.
Samm 35

Eemaldage amortisaatori tolmukate ja stopper.

AUTODOC soovitab:
Vahetamine: vedru – Toyota Aygo AB1. Vaata hoolega amortisaatori tugilaager, tolmukate ja läbilöögipuks üle. Vajadusel vaheta need välja.
Samm 36

Eemaldage vedru.
Samm 37

Paigaldage amortisaatori vedru.
Samm 38

Paigaldage amortisaatori saabas ja stopper.
Samm 39

Suruge vedru kokku.
Samm 40

Paigaldage ülemine vedrupüstak ja vedrupüstaku laager.
Samm 41

Pingutage amortisaatori tugiposti kolvivarre mutriga. Kasutage kombivõtit Nr. 17. Kasutage XZN #6. Kasutage momentvõtit. Pingutage seda 33 Nm pöördemomendiga.

Vahetamine: vedru – Toyota Aygo AB1. AUTODOCi soovitus:
Veenduge, et vedru on õiges asendis. Vältige selle kaldumist.
Samm 42

Laske vedru surve alt vabaks.
Samm 43

Eemaldage vedrupüstaku koost.
Samm 44

Paigaldage amortisaatori tugipost rattakoopasse.
Samm 45

Keerake amordi tugiposti ülemine vedru kinni. Ärge pingutage neid.

AUTODOC soovitab:
Toyota Aygo AB1 – Et vältida vigastusi, hoia amordipüstakut kinnituspoltide kinnikeeramise ajal kinni.
Samm 46

Puhastage vedruamordi paigalduspesad. Kasutage terasharja. Kasutage WD-40 aerosooli.
Samm 47

Fikseerige amortisaatori tugipost käändmiku külge.
Samm 48

Puhastage veovõlli püsikiirusliigendi spliinid. Kasutage terasharja. Kasutage WD-40 aerosooli.
Samm 49

Määrige veovõll veoliigendi ühendusi. Kasutage vasemääret.
Samm 50

Kinnitage veovõll rattarummu.
Samm 51

Ühendage alumine hoob käändtelge. Kasutage sõrgkangi.
Samm 52

Kruvige kuulliigendi kinnitid kinni. Kasutage kombivõtit Nr. 19.
Samm 53

Paigaldage kinnituspolt.
Samm 54

Keerake sisse kinnitus, mis ühendab amordipütsakut käändteljega. Kasutage padrunit Nr.17. Kasutage kombivõtit Nr.17.
Samm 55

Pingutage pidurivooliku kinnitusklamber amortisaatori tugipostile. Kasutage padrunit Nr.15.
Samm 56

Ühendage ABS-i anduri kaabel amortisaatori tugiposti.
Samm 57

Pingutage alumisi amordipüstaku ja käändtelje vahelisi kinnitusi. Kasutage padrunit Nr.17. Kasutage momentvõtit. Pingutage seda 52 Nm pöördemomendiga.
Samm 58

Pingutage kuulliigendi kinnitust. Kasutage kombivõtit Nr. 19. Kasutage momentvõtit. Pingutage seda 98 Nm pöördemomendiga.
Samm 59

Paigaldage splint.

Samm 60

Määrige amordipüstaku kinnitusi. Kasutage vasemääret.
Samm 61

Keerake veovõllile mutter peale. Kasutage 12-nurgaga padrunit Nr.30.
Samm 62

Määrige pinda, kus piduriketas puutub kokku veljega. Kasutage vasemääret.
Samm 63

Puhastage piduriketta pind. Kasutage piduri puhastusvahendit.

AUTODOC soovitab:
Vahetamine: vedru – Toyota Aygo AB1. Pärast pihuse pealekandmist oota paar minutit.
Samm 64

Paigaldage ratas.

AUTODOC soovitab:
Tähtis! Hoia ratast kinnituspoltide kinnikeeramise ajal kinni. Toyota Aygo AB1
Samm 65

Keerake ratta poldid kinni. Kasutage ratta löökpadrunit #19.
Samm 66

Laske auto alla.
Samm 67

Pingutage veovõlli mutrit. Kasutage 12-nurgaga padrunit Nr.30. Kasutage momentvõtit. Pingutage seda 216 Nm pöördemomendiga.
Samm 68

Pange veovõlli kinnitus tagasi. Kasutage lapikut metallitöö meislit. Kasutage haamrit.
Samm 69

Pingutage amortisaatori tugiposti ülemist kinnitust. Kasutage kombivõtit Nr. 17. Kasutage tähikut Nr.H7. Kasutage padrunit Nr.17. Kasutage momentvõtit. Pingutage seda 50 Nm pöördemomendiga.
Samm 70

Pingutage rattapolte kasutades ristmustrit. Kasutage momentvõtit. Pingutage seda 103 Nm pöördemomendiga.
Samm 71

Eemaldage tungrauad ja tõkiskingad.

Samm 72

Eemaldage kaitsekate.
Samm 73

Sulgege kapott.
