Oluline!

Seda asendusprotseduuri saab kasutada:
TOYOTA PRIUS Luukpära (NHW20_) 1.5 Hybrid (NHW20_) … Vaata rohkem

Sammud võivad kergelt varieeruda olenevalt auto disainist.

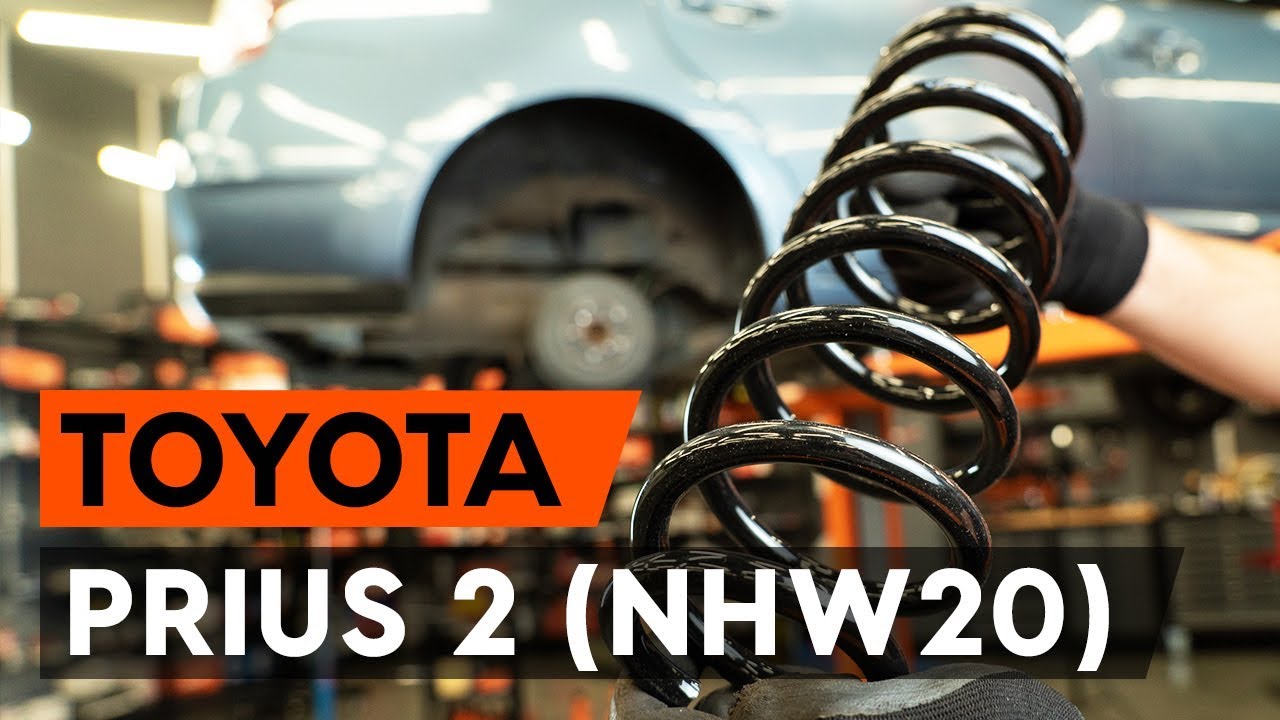

How to change rear springs / rear coil springs on TOYOTA PRIUS 2 (NHW20) [TUTORIAL AUTODOC]

Kuidas vahetada Toyota Prius 2 taga-vedru – õpetus

Kõik osad, mida te vahetama peate – Vedrustus PRIUS Luukpära (NHW20_) ja teiste TOYOTA mudelite jaoks

vedru

vedru Prius II Liftback (XW20) Bensiin/elekter (112 hj)

Vahetamine: vedru – Toyota Prius 2. Tööriistad, mida võid vajada:

                        Terashari

                        Aerosool WD- 40

                        Vasemääre

                        Kruvikeeraja otsik nr.10

                        Kruvikeeraja otsik nr.14

                        Kruvikeeraja otsik nr.17

                        Kruvikeeraja otsik nr.19

                        Kuuskant otsik nr.H6.

                        Rehvi löökpadrun Nr.21

                        Käristivõti

                        Momentvõti

                        Klambri eemaldus tööriist

                        Sõrgkang

                        Hüdrauliline tugiposti vedru kompressor

                        Hüdrauliline tungraud

                        Tõkiskingad

Osta tööriistu

Vahetamine: vedru – Toyota Prius 2. AUTODOCi eksperdid soovitavad:

Mõlemad tagumise vedrustuste spiraalvedrud peab asendama samaaegselt.
Asendusprotseduur on tagumise vedrustuse vasaku ja parema keerdvedru puhul identne.
Kogu töö tuleb teostada seisatud mootoriga.

Vahetamine: vedru – Toyota Prius 2. Kasuta järgnevat protseduuri:

Samm 1

Avage pagasiruumi kaas.
Samm 2

Liigutage kokkupandavat riiulit ja ühendage see lahti hoidikutelt. Seda tehes saate ligipääsu külgmiste dekoratiivsete plastmassist paneelide juurde.
Samm 3

Tõstke pagasiruumi ülemist vooderdust.
Samm 4

Eemaldage pagasiruumi esimese alumise polsterduse plastikust tüüblid. Kasutage klambrieemaldajat.
Samm 5

Eemaldage pagasiruumi esimene alumine polsterdus.
Samm 6

Pange tagumiste istmete seljatoed kokku.
Samm 7

Keerake lahti keskkonsooli kaitsva plastikpaneeli polt. Kasutage padrunit Nr.10. Kasutage käristivõtit.
Samm 8

Tõstke üles keskmine plastikkate (akukate).
Samm 9

Ühendage lahti pagasiruumi küljepolster.
Samm 10

Eemaldage küljeplastiku kate.

Samm 11

Kruvige lahti külgmise dekoratiivse plastmassist paneeli kinnitid. Kasutage padrunit Nr.10. Kasutage käristivõtit.
Samm 12

Eemaldage turvavöö paneelikate.
Samm 13

Kruvige lahti külgmise dekoratiivse plastmassist paneeli kinnitid. Kasutage padrunit Nr.10. Kasutage käristivõtit.
Samm 14

Eemaldage plastikust ukse läveplaat.
Samm 15

Keerake lahti kinnitus ja eemaldage pagasiruumi külgmine heliisolatsioon. Kasutage padrunit Nr.10. Kasutage käristivõtit.
Samm 16

Ühendage lahti kütteseadme õhuvoolik.
Samm 17

Vabastage vedruamordi tugilaagri ülemine kinnitus. Kasutage padrunit Nr.14. Kasutage käristivõtit.
Samm 18

Fikseerige rattad tõkiskingadega.
Samm 19

Lõdvendage ratta kinnituspolte. Kasutage ratta löökpadrunit #21.
Samm 20

Tõstke tagumist auto otsa ja kinnitage alustele.
Samm 21

Keerake lahti ratta poldid.

AUTODOC soovitab:
Tähtis! Hoia ratast kinnituspoltide lahtikeeramise ajal kinni. Toyota Prius 2
Samm 22

Eemaldage ratas.
Samm 23

Puhastage amordipüstakute kinnitused. Kasutage terasharja. Kasutage WD-40 aerosooli.
Samm 24

Keerake lahti amortisaatori survevarda alumine kinnitus. Kasutage padrunit Nr.19. Kasutage käristivõtit.
Samm 25

Keerake lahti amordi tugiposti ülemine kinnitus. Kasutage padrunit Nr.14. Kasutage käristivõtit.
Samm 26

Eemaldage suspensiooni tugipost. Kasutage sõrgkangi.
Samm 27

Seadke amortisaatori tugipost vedru kompressiooni tööriistale.

Vahetamine: vedru – Toyota Prius 2. Soovitus AUTODOCi ekspertidelt:
Pange tähele, et kui kasutate vedru kokkusurujat, vedru mähised peavad olema korralikus haardes, kui surute vedru vastupidises suunas.Veenduge, et vedru positsioon fiksaatoris oleks õige.Veenduge, et keerdvedrud lähevad lukustus käepidemetesse tihkelt.
Samm 28

Suruge vedru kokku.
Samm 29

Töödelge amordipüstaku varrast. Kasutage terasharja. Kasutage WD-40 aerosooli.
Samm 30

Eemaldage tugiposti kolvivarda mutter. Kasutage padrunit Nr.17. Kasutage tähikut Nr.H6. Kasutage käristivõtit.
Samm 31

Eemaldage ülemine tugiposti raam.
Samm 32

Eemaldage amortisaatori tolmukate ja stopper.
Samm 33

Vabastage spiraalvedru.
Samm 34

Eemaldage vedru.

AUTODOC soovitab:
Vahetamine: vedru – Toyota Prius 2. Vaata hoolega amortisaatori tugilaager, tolmukate ja läbilöögipuks üle. Vajadusel vaheta need välja.
Samm 35

Paigaldage amortisaatori vedru.
Samm 36

Suruge vedru kokku.
Samm 37

Paigaldage amortisaatori saabas ja stopper.
Samm 38

Paigaldage ülemine vedrupüstak ja vedrupüstaku laager.
Samm 39

Pingutage amortisaatori tugiposti kolvivarre mutriga. Kasutage padrunit Nr.17. Kasutage tähikut Nr.H6. Kasutage momentvõtit. Pingutage seda 56 Nm pöördemomendiga.

Vahetamine: vedru – Toyota Prius 2. Professionaalid soovitavad:
Veenduge, et vedru on õiges asendis. Vältige selle kaldumist.
Samm 40

Töödelge amordipüstaku varrast. Kasutage vasemääret.
Samm 41

Laske vedru surve alt vabaks.
Samm 42

Eemaldage vedrupüstaku koost.
Samm 43

Puhastage vedruamordi paigalduspesad. Kasutage terasharja. Kasutage WD-40 aerosooli.
Samm 44

Määrige amordipüstaku paigalduspesasid. Kasutage vasemääret.
Samm 45

Paigaldage amortisaatori tugipost rattakoopasse.
Samm 46

Keerake amordi tugiposti ülemine vedru kinni. Ärge pingutage neid.

Vahetamine: vedru – Toyota Prius 2. Soovitus:
Vigastuste vältimiseks hoidke vedruamorti kinnituspoltide kinni keeramise ajal kinni.
Samm 47

Keerake sisse amordipüstaku alumine kinnitus.
Samm 48

Toetage tagumist vedrustuse tala. Kasutage hüdraulilist tungrauda.
Samm 49

Pingutage amortisaatori alumist kinnitust. Kasutage padrunit Nr.19. Kasutage momentvõtit. Pingutage seda 80 Nm pöördemomendiga.
Samm 50

Eemaldage kinnitus tagasilla tala alt.

AUTODOC soovitab:
Vahetamine: vedru – Toyota Prius 2. Langeta käigukasti tungraud sujuvalt ja ilma jõnksudeta, et vältida osade ja mehhanismide kahjustamist.
Samm 51

Paigaldage ratas.

Vahetamine: vedru – Toyota Prius 2. Soovitus:
Vigastuste vältimiseks hoidke ratast kinnituspoltide kinni kruvimisel üleval.
Samm 52

Keerake ratta poldid kinni. Kasutage ratta löökpadrunit #21.
Samm 53

Laske auto alla ja töödake risti järjekorras, pingutage rataste poldid. Kasutage momentvõtit. Pingutage seda 103 Nm pöördemomendiga.
Samm 54

Pingutage amortisaatori tugiposti ülemist kinnitust. Kasutage padrunit Nr.14. Kasutage momentvõtit. Pingutage seda 55 Nm pöördemomendiga.
Samm 55

Paigaldage kütteseadme õhuvoolik.
Samm 56

Paigaldage pagasiruumi heliisolatsioon ja selle kinnituste kruvi. Kasutage padrunit Nr.10. Kasutage käristivõtit.
Samm 57

Keerake sisse pagasiruumi küljevooderduse kinnitused. Kasutage padrunit Nr.10. Kasutage käristivõtit.
Samm 58

Kruvige kinni külgmise plastmassist dekoratiivse paneeli kinnitid. Kasutage padrunit Nr.10. Kasutage käristivõtit.
Samm 59

Paigaldage turvavöö paneelikate.
Samm 60

Keerake sisse keskmise plastikust kaitsepaneeli kinnitus.
Samm 61

Paigaldage pagasiruumi esimene alumine vooderdus. Kasutage padrunit Nr.10. Kasutage käristivõtit.
Samm 62

Kinnitage pagasiruumi küljepolster.
Samm 63

Paigaldage plastikust ukse läveplaat.
Samm 64

Seadke iste selle standardsesse asendisse.
Samm 65

Paigaldage pagasiruumi esimese alumise vooderduse plastikust tüüblid.
Samm 66

Ühendage lahti kindalaeka kaane stopper (pael).
Samm 67

Vabastage pagasiruumi alumine vooderdus.
Samm 68

Paigaldage kokkupandav sahtel selle paigalduskohta.
Samm 69

Sulgege pakiruumi kaan.
Samm 70

Eemaldage tungrauad ja tõkiskingad.
