Oluline!

Seda asendusprotseduuri saab kasutada:
TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 1.8 (ZCA25_, ZCA26_), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.0 D 4WD (CLA20_, CLA21_), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 4WD (ACA23, ACA22), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.0 (ACA26), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 (ACA28) … Vaata rohkem

Sammud võivad kergelt varieeruda olenevalt auto disainist.

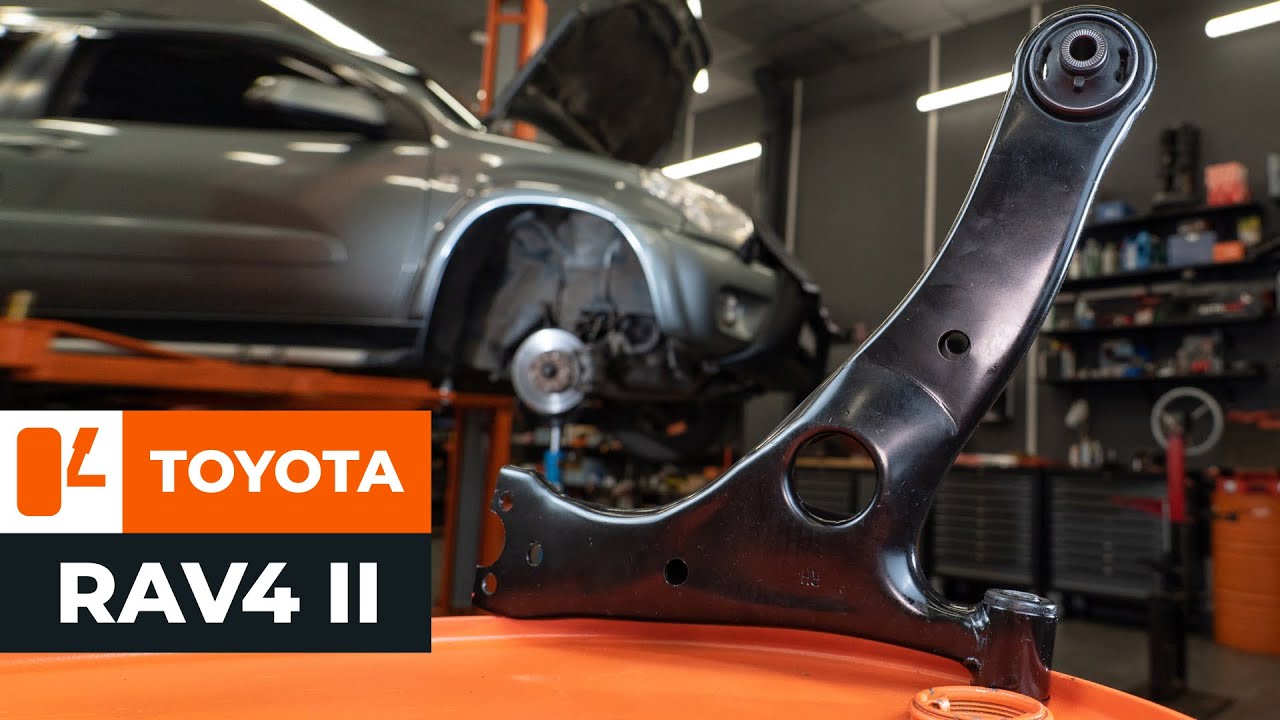

How to change front suspension arm on TOYOTA RAV4 II [TUTORIAL AUTODOC]

Kuidas vahetada Toyota RAV4 II alumine esiõõtshoob – õpetus

Kõik osad, mida te vahetama peate – Õõtshoob RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) ja teiste TOYOTA mudelite jaoks

Õõtshoob, käändmik

        Õõtshoob, käändmik RAV4 II SUV (XA20) Bensiin (125 hj)

        Õõtshoob, käändmik RAV4 II SUV (XA20) Diisel (116 hj)

        Õõtshoob, käändmik RAV4 II SUV (XA20) Bensiin (152 hj)

        Õõtshoob, käändmik RAV4 II SUV (XA20) Bensiin (150 hj)

        Õõtshoob, käändmik RAV4 II SUV (XA20) Bensiin (163 hj)

Vahetamine: alumine esiõõtshoob – Toyota RAV4 II. Nimekiri tööriistadest, mida vajad:

                        Terashari

                        Aerosool WD- 40

                        Pidurisüsteemi puhastusaine

                        Keraamiline määre

                        Vasemääre

                        Momentvõti

                        Lehtsilmusvõti Nr.19

                        Kruvikeeraja otsik nr.17

                        Kruvikeeraja otsik nr.19

                        Rehvi löökpadrun Nr.19

                        Käristivõti

                        Sõrgkang

                        Hüdrauliline tungraud

                        Tõkiskingad

Osta tööriistu

Vahetamine: alumine esiõõtshoob – Toyota RAV4 II. AUTODOC soovitab:

Vasaku ja parema alumise õõtshoova asendusprotseduur on identne.
Palun pane tähele, et kõiki parandustöid autol – Toyota RAV4 II – tuleb teha väljalülitatud mootoriga.

Sooritage asendamine järgnevas järjekorras:

Samm 1

Fikseerige rattad tõkiskingadega.

Samm 2

Lõdvendage ratta kinnituspolte. Kasutage ratta löökpadrunit #19.
Samm 3

Tõstke auto üles.

Vahetamine: alumine esiõõtshoob – Toyota RAV4 II. AUTODOCi eksperdid soovitavad:
Kui te kasutate tungrauda, siis kontrollige, et auto on tasasel pinnal, millel puuduvad ebatasasused.Lisaks kindlustage auto aluspukkide abil.
Samm 4

Keerake lahti ratta poldid.

AUTODOC soovitab:
Hoiatus! Vigastuste vältimiseks hoia ratast kinnituspoltide lahtikeeramise ajal kinni. Toyota RAV4 II
Samm 5

Eemaldage ratas.
Samm 6

Puhastage tagumist kinnitit, mis ühendab õõtshooba alusraamiga. Kasutage terasharja. Kasutage WD-40 aerosooli.
Samm 7

Kruvige lahti tagumine kinniti, mis ühendab õõtshargi karkassi külge. Kasutage kombivõtit Nr. 19. Kasutage padrunit Nr.19. Kasutage käristivõtit.
Samm 8

Eemaldage kinnitus polt.
Samm 9

Puhastage esimest kinnitit, mis ühendab õõtshooba alusraamiga. Kasutage terasharja. Kasutage WD-40 aerosooli.
Samm 10

Keerake lahti esimene kinniti, mis ühendab õõtshooba alusraamiga. Kasutage kombivõtit Nr. 19.
Samm 11

Puhastage kinnitused, mis ühendavad kuulliigendit vedrustuse õõtshoovaga. Kasutage terasharja. Kasutage WD-40 aerosooli.
Samm 12

Keerake õõtshooba ja kuulliigendit ühendavad kinnitid lahti. Kasutage padrunit Nr.17. Kasutage käristivõtit.
Samm 13

Tõstke käändtelg üles. Kasutage hüdraulilist tungrauda.
Samm 14

Eraldage õõtshoob kuulliigendist.
Samm 15

Eemaldage kinnitus polt.
Samm 16

Eemaldage hoob. Kasutage sõrgkangi.
Samm 17

Puhastage õõtshoova paigalduskohad. Kasutage terasharja. Kasutage WD-40 aerosooli.
Samm 18

Paigaldage uus hoob.

AUTODOC soovitab:
Vahetamine: alumine esiõõtshoob – Toyota RAV4 II. Kasuta paigaldusel ainult uusi polte ja mutreid.
Samm 19

Paigaldage kinnituspoldid.
Samm 20

Eemalda toetust käändtelje alt.

AUTODOC soovitab:
Vahetamine: alumine esiõõtshoob – Toyota RAV4 II. Langeta käigukasti tungraud sujuvalt ja ilma jõnksudeta, et vältida osade ja mehhanismide kahjustamist.
Samm 21

Ühendage kuulliigend õõtshoovaga.
Samm 22

Pingutage kuulliigendit ja õõtshooba ühendavaid kinniteid. Kasutage padrunit Nr.17. Kasutage momentvõtit. Pingutage seda 128 Nm pöördemomendiga.
Samm 23

Tõstke käändtelg üles. Kasutage hüdraulilist tungrauda.

AUTODOC soovitab:
Kinnituste korrektseks pinguldamiseks peate te vedrustuse osad tungraua abil nende tööasendisse tõstma.
Samm 24

Pingutage esimest kinnitit, mis ühendab õõtshooba alusraamiga. Kasutage padrunit Nr.19. Kasutage momentvõtit. Pingutage seda 137 Nm pöördemomendiga.
Samm 25

Pingutage tagumist kinnitust ühendades hoova kere alusraamiga. Kasutage kombivõtit Nr. 19. Kasutage padrunit Nr.19. Kasutage momentvõtit. Pingutage seda 137 Nm pöördemomendiga.

Samm 26

Eemalda toetust käändtelje alt.

Vahetamine: alumine esiõõtshoob – Toyota RAV4 II. Soovitus AUTODOCi ekspertidelt:
Kooste ja mehhanismide kahjustuste vältimiseks laske hüdrauliline tungraud sujuvalt, ilma jõnksutamata alla.
Samm 27

Määrige hoova kõiki liigendeid. Kasutage vasemääret.
Samm 28

Puhastage ratta velgede kinnituspesad. Kasutage terasharja.
Samm 29

Määrige pinda, kus piduriketas puutub kokku veljega. Kasutage keraamilist määret.
Samm 30

Puhastage piduriketta pind. Kasutage piduri puhastusvahendit.

AUTODOC soovitab:
Vahetamine: alumine esiõõtshoob – Toyota RAV4 II. Pärast pihuse pealekandmist oota paar minutit.
Samm 31

Paigaldage ratas.

AUTODOC soovitab:
Hoiatus! Vigastuste vältimiseks hoia ratast auto kinnituspoltide kinnikeeramise ajal kinni. Toyota RAV4 II
Samm 32

Keerake ratta poldid kinni. Kasutage ratta löökpadrunit #19.
Samm 33

Laske auto alla ja töödake risti järjekorras, pingutage rataste poldid. Kasutage ratta löökpadrunit #19. Kasutage momentvõtit. Pingutage seda 103 Nm pöördemomendiga.
Samm 34

Eemaldage tungrauad ja tõkiskingad.
