Oluline!

Seda asendusprotseduuri saab kasutada:
TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 4WD (ACA23, ACA22), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 4WD (ACA23, ACA22), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.0 D 4WD (CLA20_, CLA21_), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 1.8 (ZCA25_, ZCA26_) … Vaata rohkem

Sammud võivad kergelt varieeruda olenevalt auto disainist.

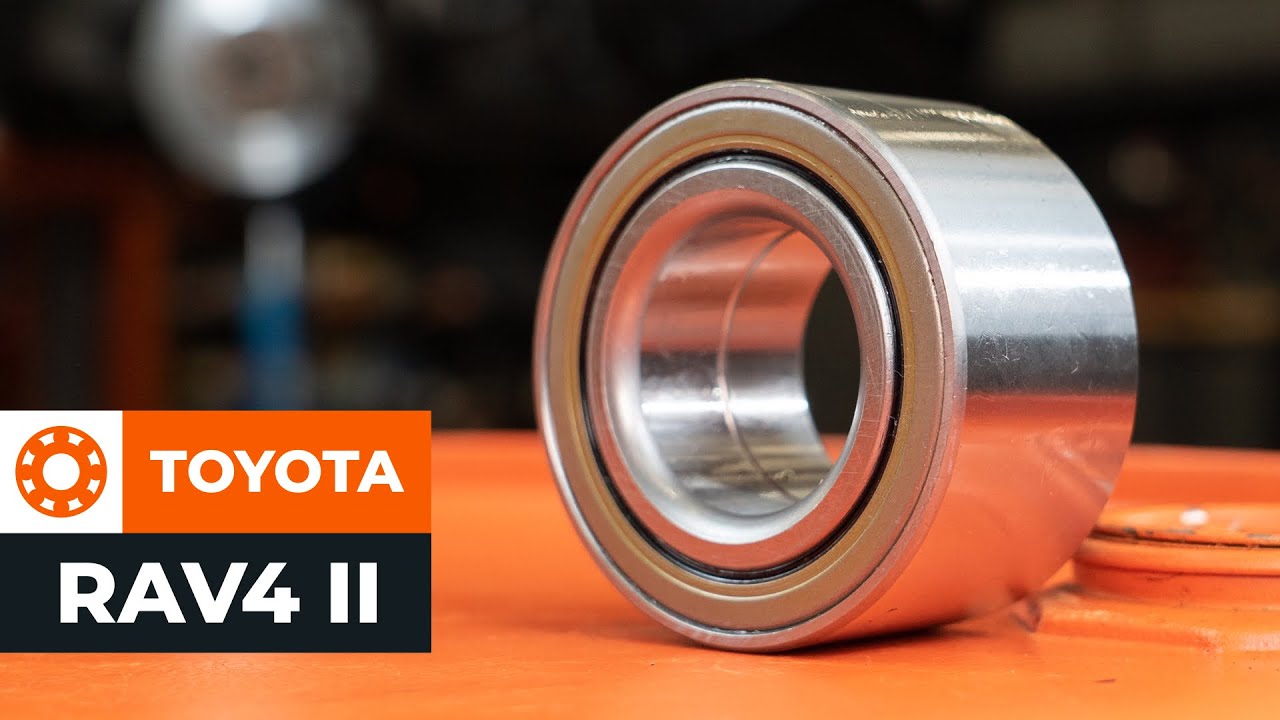

How to change front wheel bearing on TOYOTA RAV4 II [TUTORIAL AUTODOC]

Kuidas vahetada Toyota RAV4 II esi-rattalaagri – õpetus

Kõik osad, mida te vahetama peate – Rattalaager RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) ja teiste TOYOTA mudelite jaoks

Rattalaagrikomplekt

        Rattalaagrikomplekt RAV4 II SUV (XA20) Bensiin (125 hj)

        Rattalaagrikomplekt RAV4 II SUV (XA20) Diisel (116 hj)

        Rattalaagrikomplekt RAV4 II SUV (XA20) Bensiin (152 hj)

        Rattalaagrikomplekt RAV4 II SUV (XA20) Bensiin (163 hj)

Vahetamine: rattalaagri – Toyota RAV4 II. Nimekiri tööriistadest, mida vajad:

                        Terashari

                        Aerosool WD- 40

                        Universaalne puhastav sprei

                        Pidurisüsteemi puhastusaine

                        Keraamiline määre

                        Mitmeotstarbeline määrdeaine

                        Vasemääre

                        Momentvõti

                        Lehtsilmusvõti Nr.19

                        Kruvikeeraja otsik nr.10

                        Kruvikeeraja otsik nr.17

                        Kruvikeeraja otsik nr.19

                        12 nurgaga padrun nr.30

                        Rehvi löökpadrun Nr.19

                        Pukside ja laagrite vahetamiskomplekt

                        Laagrieraldaja

                        Kuulliigendi tõmmits

                        Käristivõti

                        Lukustusrõnga tangid

                        Veepumbatangid

                        Lapik meisel

                        Haamer

                        Sõrgkang

                        Tõkiskingad

Osta tööriistu

AUTODOC soovitab:

Ärge taaskasutage laagrite komplekti oma Toyota RAV4 II autol.
Rattarummu laagri asendamise protseduur on sama telje mõlema ratta puhul identne.
Palun pane tähele, et kõiki parandustöid autol – Toyota RAV4 II – tuleb teha väljalülitatud mootoriga.

Sooritage asendamine järgnevas järjekorras:

Samm 1

Avage kapott. Keerake lahti pidurivedeliku reservuaari kork.
Samm 2

Fikseerige rattad tõkiskingadega.

Samm 3

Eemaldage veovõlli kinnitus. Kasutage lapikut metallitöö meislit. Kasutage haamrit.

Samm 4

Lõdvendage veovõlli kinnitus. Kasutage 12-nurgaga padrunit Nr.30.
Samm 5

Lõdvendage ratta kinnituspolte. Kasutage ratta löökpadrunit #19.
Samm 6

Tõstke auto üles.

Vahetamine: rattalaagri – Toyota RAV4 II. AUTODOC soovitab:
Kui te kasutate tungrauda, siis kontrollige, et auto on tasasel pinnal, millel puuduvad ebatasasused.Lisaks kindlustage auto aluspukkide abil.
Samm 7

Keerake lahti ratta poldid.

AUTODOC soovitab:
Hoiatus! Vigastuste vältimiseks hoia ratast kinnituspoltide lahtikeeramise ajal kinni. Toyota RAV4 II
Samm 8

Eemaldage ratas.
Samm 9

Keerake lahti kinnitused, mis ühendavad veovõlli rattarummuga. Kasutage 12-nurgaga padrunit Nr.30. Kasutage käristivõtit.
Samm 10

Eemaldage kinnitusmutter.
Samm 11

Vabastage piduriklotsid. Kasutage sõrgkangi.
Samm 12

Puhastage pidurisadula kinnitused. Kasutage terasharja. Kasutage WD-40 aerosooli.
Samm 13

Keerake lahti pidurisadula hoidiku kinnitused. Kasutage padrunit Nr.17. Kasutage käristivõtit.
Samm 14

Eemaldage kinnituspoldid.
Samm 15

Eemaldage pidurisadul koos selle kinnitusega.

Vahetamine: rattalaagri – Toyota RAV4 II. AUTODOCi eksperdid soovitavad:
Siduge sadul traadiga suspensiooni või kere külge ilma pidurivoolikut lahti ühendamata, et ennetada rõhu kadumist pidurdussüsteemist.Veenduge, et pidurisadul ei ripu pidurivoolikute peal.Ärge vajutage piduripedaali pärast pidurisadula eemaldamist. Selle tulemusena võib kolb pidurisilindrist välja kukkuda ning esineda pidurivedeliku leke ja süsteemi rõhutustamine.
Samm 16

Eemaldage piduriketas.
Samm 17

Puhastage ABS juhtmestiku klamber. Kasutage terasharja. Kasutage WD-40 aerosooli.
Samm 18

Keerake ABSi sensori juhtmestiku kinniti lahti. Kasutage padrunit Nr.10. Kasutage käristivõtit.
Samm 19

Ühendage ABSi sensori juhtmestik lahti.
Samm 20

Puhastage ABS anduri kinnitus. Kasutage terasharja. Kasutage WD-40 aerosooli.
Samm 21

Keerake lahti ABS anduri kinnitus. Kasutage padrunit Nr.10. Kasutage käristivõtit.
Samm 22

Ühendage ABSi sensor lahti. Kasutage veepumba tange.
Samm 23

Eemaldage splint, mis hoiab kinni kinnitit, mis ühendab roolivardapead käänmikuga. Kasutage sõrgkangi.
Samm 24

Puhastage kinnitus, mis ühendab roolilati otsa käändteljega. Kasutage terasharja. Kasutage WD-40 aerosooli.
Samm 25

Keerake lahti käänmiku lõppkinnituse mutter. Kasutage padrunit Nr.17. Kasutage käristivõtit.
Samm 26

Ühendage lahti roolilati ots käänmikust. Kasutage kuulliigendi eemaldajat.
Samm 27

Puhastage kinnitused, mis ühendavad kuulliigendit vedrustuse õõtshoovaga. Kasutage terasharja. Kasutage WD-40 aerosooli.
Samm 28

Keerake õõtshooba ja kuulliigendit ühendavad kinnitid lahti. Kasutage padrunit Nr.17. Kasutage käristivõtit.
Samm 29

Ühendage kuulliigend õõtshoovast lahti. Kasutage sõrgkangi.
Samm 30

Puhastage kinnitused, mis ühendavad amordipüstakut käändteljega. Kasutage terasharja. Kasutage WD-40 aerosooli.
Samm 31

Keerake küünalvedru ja käänmikku ühendavad kinnitid lahti. Kasutage kombivõtit Nr. 19. Kasutage padrunit Nr.19. Kasutage käristivõtit.
Samm 32

Eemaldage kinnituspoldid.
Samm 33

Eemaldage veovõll käändtelje küljest.

Vahetamine: rattalaagri – Toyota RAV4 II. Soovitus AUTODOCi ekspertidelt:
Veenduge, et veovõll poleks laetud (kui auto on üles tõstetud).
Samm 34

Ühendage amortisaatori tugiposti küljest lahti käändtelg.
Samm 35

Eemaldage käänmik koos rattarummuga.
Samm 36

Puhastage veovõlli püsikiirusliigendi spliinid. Kasutage terasharja. Kasutage WD-40 aerosooli.
Samm 37

Määrige veovõll veoliigendi ühendusi. Kasutage vasemääret.
Samm 38

Puhastage vedruamordi paigalduspesad. Kasutage terasharja. Kasutage WD-40 aerosooli.
Samm 39

Puhastage roolivardapea kinniti. Kasutage terasharja. Kasutage WD-40 aerosooli.
Samm 40

Puhastage kuulliigendi kinniteid. Kasutage terasharja. Kasutage WD-40 aerosooli.
Samm 41

Eemaldage rumm käänmikust. Kasutage pukside ja laagrite vahetamiskomplekti.
Samm 42

Puhastage rattarummu laagrite hoiderõngas. Kasutage terasharja. Kasutage WD-40 aerosooli.
Samm 43

Eemaldage rattarummu laagri hoiderõngas. Kasutage lukustusrõnga tange.
Samm 44

Demonteerige rummul oleva laagri sisevõru. Kasutage pukside ja laagrite vahetamiskomplekti. Kasutage laagrieraldajat.
Samm 45

Suruge rummulaager välja. Kasutage pukside ja laagrite vahetamiskomplekti.
Samm 46

Puhastage rummu laagri kinnituspesa. Kasutage terasharja. Kasutage WD-40 aerosooli.
Samm 47

Suruge uus laager käändtelge. Kasutage pukside ja laagrite vahetamiskomplekti.

Vahetamine: rattalaagri – Toyota RAV4 II. Professionaalid soovitavad:
Kontrollige veendumaks, et rattalaager on õiges asendis. Vältige kõrvalekaldeid.Lõpetage laagri pinnale surumine koheselt, kui see on oma kohale läinud.
Samm 48

Paigaldage rattarummu laagri hoiderõngas. Kasutage lukustusrõnga tange.
Samm 49

Puhastage rummu laagri kinnituspesa. Kasutage terasharja. Kasutage WD-40 aerosooli.
Samm 50

Paigaldage käändteljele uus rattarumm. Kasutage pukside ja laagrite vahetamiskomplekti.

AUTODOC soovitab:
Veenduge, et rattarumm oleks õigesti seadistatud. Vältige väändumist.
Samm 51

Paigaldage käänmikuga ühendatud rattarumm.
Samm 52

Fikseerige amortisaatori tugipost käändmiku külge.
Samm 53

Paigaldage kinnituspoldid.
Samm 54

Paigaldage käänmik püsikiirusliigendile.
Samm 55

Kinnitage õõtshoovale kuulliigend.
Samm 56

Pingutage kinniteid, mis ühendavad kuulliigendit õõtshoovaga. Kasutage padrunit Nr.17. Kasutage käristivõtit.
Samm 57

Puhastage kinnitid, mis ühendavad amortisaatorit käänmikuga. Kasutage kombivõtit Nr. 19. Kasutage padrunit Nr.19. Kasutage käristivõtit.
Samm 58

Ühendage roolivardapea käänmikuga.
Samm 59

Keerake kinni kinnitusmutter, mis ühendab roolilati otsa käändteljega. Kasutage padrunit Nr.17. Kasutage käristivõtit.
Samm 60

Paigaldage kinnitusmutter.
Samm 61

Keerake veovõlli kinniti kinni. Kasutage 12-nurgaga padrunit Nr.30. Kasutage käristivõtit.
Samm 62

Puhastage rattarumm. Kasutage terasharja. Kasutage universaalset puhastusvahendit.
Samm 63

Määrige kontaktpinnad. Kasutage keraamilist määret.
Samm 64

Paigaldage piduriketas.
Samm 65

Puhastage pidurisadula kelgu paigaldusase. Kasutage terasharja. Kasutage WD-40 aerosooli.

Samm 66

Paigaldage pidurisadul koos selle kinnitusega.
Samm 67

Paigaldage kinnituspoldid.
Samm 68

Keerake pidurisadula kelgu kinnitid kinni. Kasutage padrunit Nr.17. Kasutage käristivõtit.
Samm 69

Pingutage kinnitusmutrit, mis ühendab roolilati otsa käändteljega. Kasutage padrunit Nr.17. Kasutage momentvõtit. Pingutage seda 49 Nm pöördemomendiga.
Samm 70

Paigaldage splint, mis hoiab kinni kinnitit, mis ühendab kuulliigendit käänmikuga. Kasutage sõrgkangi.
Samm 71

Ühendage ABSi sensori juhtmestik.
Samm 72

Pingutage ABSi sensori juhtmestiku kinnitit. Kasutage padrunit Nr.10. Kasutage momentvõtit. Pingutage seda 8 Nm pöördemomendiga.
Samm 73

Määrige ABSi anduri paigalduspinda. Kasutage mitmeotstarbelist määrdeainet.
Samm 74

Ühendage ABSi sensor.
Samm 75

Pingutage kinnitus, mis ühendab ABS-andurit käändteljega. Kasutage padrunit Nr.10. Kasutage momentvõtit. Pingutage seda 8 Nm pöördemomendiga.
Samm 76

Pingutage kuulliigendit ja õõtshooba ühendavaid kinniteid. Kasutage padrunit Nr.17. Kasutage momentvõtit. Pingutage seda 75 Nm pöördemomendiga.
Samm 77

Pingutage pidurisadula hoidiku kinnitusi. Kasutage padrunit Nr.17. Kasutage momentvõtit. Pingutage seda 106 Nm pöördemomendiga.
Samm 78

Pingutage alumisi amordipüstaku ja käändtelje vahelisi kinnitusi. Kasutage kombivõtit Nr. 19. Kasutage padrunit Nr.19. Kasutage momentvõtit. Pingutage seda 143 Nm pöördemomendiga.
Samm 79

Määrige amordipüstaku kinnitusi. Kasutage vasemääret.

Samm 80

Töödelge kinnitust, mis ühendab roolilati otsa käändteljega. Kasutage vasemääret.

Samm 81

Töödelge kuulliigendi kinniteid. Kasutage vasemääret.

Samm 82

Pinguldage veovõlli kinnitit. Kasutage 12-nurgaga padrunit Nr.30. Kasutage momentvõtit. Pingutage seda 216 Nm pöördemomendiga.
Samm 83

Pange veovõlli kinnitus tagasi. Kasutage lapikut metallitöö meislit. Kasutage haamrit.
Samm 84

Puhastage ratta velgede kinnituspesad. Kasutage terasharja.
Samm 85

Määrige pinda, kus piduriketas puutub kokku veljega. Kasutage keraamilist määret.
Samm 86

Puhastage piduriketta pind. Kasutage piduri puhastusvahendit.

AUTODOC soovitab:
Vahetamine: rattalaagri – Toyota RAV4 II. Pärast pihuse pealekandmist oota paar minutit.
Samm 87

Paigaldage ratas.

AUTODOC soovitab:
Hoiatus! Vigastuste vältimiseks hoia ratast auto kinnituspoltide kinnikeeramise ajal kinni. Toyota RAV4 II
Samm 88

Keerake ratta poldid kinni. Kasutage ratta löökpadrunit #19.
Samm 89

Laske auto alla ja töödake risti järjekorras, pingutage rataste poldid. Kasutage ratta löökpadrunit #19. Kasutage momentvõtit. Pingutage seda 103 Nm pöördemomendiga.
Samm 90

Eemaldage tungrauad ja tõkiskingad.

Vahetamine: rattalaagri – Toyota RAV4 II. Soovitus AUTODOCi ekspertidelt:
Ilma mootorit käivitamata vajutage piduripedaali mitu korda kuni tunnete märkimisväärset takistust.Kontrollige pidurivedeliku taset paagis, vajaduse täitke.
Samm 91

Pingutage pidurivooliku reservuaari korki. Sulgege kapott.
