Oluline!

Seda asendusprotseduuri saab kasutada:
VW TOURAN (1T1, 1T2) 2.0 TDI 16V, VW TOURAN (1T1, 1T2) 2.0 TDI, VW TOURAN (1T1, 1T2) 1.4 TSI … Vaata rohkem

Sammud võivad kergelt varieeruda olenevalt auto disainist.

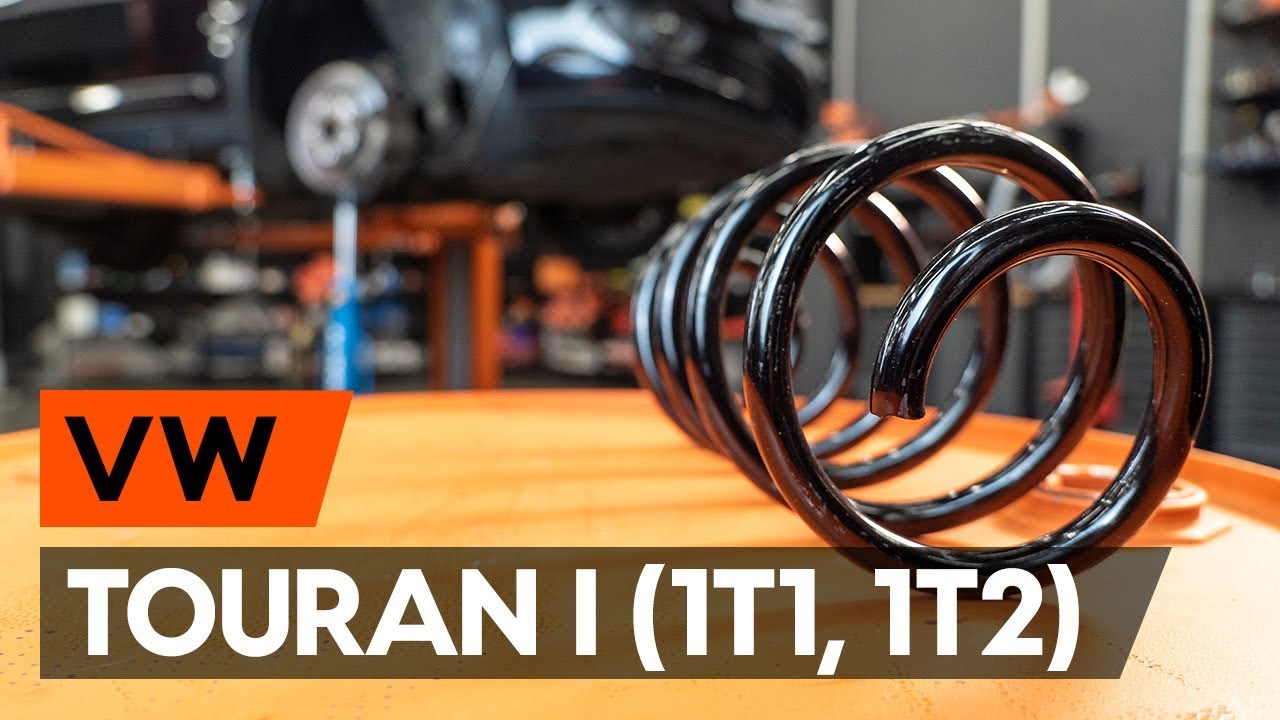

How to change front springs / front coil springs on VW TOURAN 1 (1T1, 1T2) [TUTORIAL AUTODOC]

Kuidas vahetada VW Touran 1T1 1T2 esi-vedru – õpetus

Kõik osad, mida te vahetama peate – Vedrustus TOURAN (1T1, 1T2) ja teiste VW mudelite jaoks

vedru

        vedru Touran I (1T1, 1T2) Diisel (140 hj)

        vedru Touran I (1T1, 1T2) Diisel (170 hj)

        vedru Touran I (1T1, 1T2) Bensiin (140 hj)

Vahetamine: vedru – VW Touran 1T1 1T2. Tööriistad, mida võid vajada:

                        Terashari

                        Aerosool WD- 40

                        Pidurisüsteemi puhastusaine

                        Vasemääre

                        Lehtsilmusvõti Nr.11

                        Lehtsilmusvõti Nr.17

                        Lehtsilmusvõti Nr.21

                        Kuuskant otsik nr.H6.

                        Torx otsik T30

                        XZN padrun nr.12

                        Kruvikeeraja otsik nr.13

                        Kruvikeeraja otsik nr.16

                        Kruvikeeraja otsik nr.18

                        Kruvikeeraja otsik nr.19

                        Kruvikeeraja otsik nr.21

                        Kruvikeeraja otsik nr.24

                        Rehvi löökpadrun Nr.17

                        Käristivõti

                        Momentvõti

                        Amortisaatori padrun

                        Toruvõti

                        Sõrgkang

                        Hüdrauliline tugiposti vedru kompressor

                        Hüdrauliline tungraud

                        Poritiivakate

                        Tõkiskingad

Osta tööriistu

Vahetamine: vedru – VW Touran 1T1 1T2. AUTODOC soovitab:

Mõlemad esimese vedrustuse spiraalvedrud tuleb asendada samaaegselt.
Nende asendamisprotseduur esivedrustuse on nii vasaku, kui parema spiraalvedru puhul identne.
Palun pane tähele, et kõiki parandustöid autol – VW Touran 1T1 1T2 – tuleb teha väljalülitatud mootoriga.

Sooritage asendamine järgnevas järjekorras:

Samm 1

Avage kapott.
Samm 2

Auto värvi ja plastikust osade kaitsmiseks kasutage kaitsekatet.
Samm 3

Eemaldage kapoti õhuava tihend.
Samm 4

Keerake lahti tuuleklaasi paneeli võre kinnitid. Kasutage tähikvõtit T30.
Samm 5

Eemaldage tuuleklaasi paneeli võre.
Samm 6

Puhastage amordipüstaku ülemised kinnitused. Kasutage terasharja. Kasutage WD-40 aerosooli.
Samm 7

Vabastage vedruamordi tugilaagri ülemine kinnitus. Kasutage padrunit Nr.13. Kasutage käristivõtit.
Samm 8

Fikseerige rattad tõkiskingadega.
Samm 9

Lõdvendage rattarummi kinnitus. Kasutage padrunit Nr.24. Kasutage toruvõtit.
Samm 10

Lõdvendage ratta kinnituspolte. Kasutage ratta löökpadrunit #17.
Samm 11

Tõstke esimest auto otsa ja kinnitage alustele.
Samm 12

Keerake lahti ratta poldid.

AUTODOC soovitab:
Tähtis! Hoia ratast kinnituspoltide lahtikeeramise ajal kinni. VW Touran 1T1 1T2
Samm 13

Eemaldage ratas.
Samm 14

Puhastage stabilisaatoriühenduse kinnitused. Kasutage terasharja. Kasutage WD-40 aerosooli.
Samm 15

Keerake lahti stabilisaatorilüli amordipüstaku külge kinnitav kinnitus. Kasutage padrunit Nr.19. Kasutage käristivõtit.
Samm 16

Puhastage pidurivooliku kinnitusklambrid. Kasutage terasharja. Kasutage WD-40 aerosooli.
Samm 17

Keerake polt lahti ja eemaldage pidurivooliku ja ABS.kaabli kinnituskaabel. Kasutage kombivõtit Nr. 11.
Samm 18

Puhastage kinnitused, mis ühendavad amordipüstakut käändteljega. Kasutage terasharja. Kasutage WD-40 aerosooli.
Samm 19

Keerake lahti amortisaatori survevarda alumine kinnitus. Kasutage padrunit Nr.18. Kasutage XZN #12. Kasutage toruvõtit. Kasutage käristivõtit.
Samm 20

Eemaldage stabilisaatorivarras.
Samm 21

Eemaldage kinnitus polt. Kasutage padrunit Nr.24.
Samm 22

Puhastage veovõlli püsikiirusliigendi spliinid. Kasutage WD-40 aerosooli.
Samm 23

Puhastage kõik hoova liigendid. Kasutage terasharja. Kasutage WD-40 aerosooli.
Samm 24

Keerake lahti kinnitused, mis ühendavad kuulliigendit vedrustuse õõtshoovaga. Kasutage padrunit Nr.16. Kasutage toruvõtit.
Samm 25

Ühendage kerakujuline liigend hoova küljest lahti. Kasutage sõrgkangi.
Samm 26

Eemaldage käändtelge hooratta küljest.

Vahetamine: vedru – VW Touran 1T1 1T2. AUTODOCi soovitus:
Veenduge, et veovõll poleks laetud (kui auto on üles tõstetud).
Samm 27

Tõstke käändtelg üles. Kasutage hüdraulilist tungrauda.
Samm 28

Vabastage alumine kinnitus, mis ühendab amordipüstakut käändteljega. Kasutage spetsiaalset ajami padrunit, et eemaldada amort. Kasutage käristivõtit.
Samm 29

Ühendage amortisaatori tugiposti küljest lahti käändtelg.
Samm 30

Keerake lahti amordi tugiposti ülemine kinnitus. Kasutage padrunit Nr.13.

AUTODOC soovitab:
VW Touran 1T1 1T2 – Et vältida vigastusi, hoia amordipüstakut kinnituspoltide lahtikeeramise ajal kinni.
Samm 31

Eemaldage suspensiooni tugipost.
Samm 32

Seadke amortisaatori tugipost vedru kompressiooni tööriistale.

Vahetamine: vedru – VW Touran 1T1 1T2. Professionaalid soovitavad:
Pange tähele, et kui kasutate vedru kokkusurujat, vedru mähised peavad olema korralikus haardes, kui surute vedru vastupidises suunas.Veenduge, et vedru positsioon fiksaatoris oleks õige.Veenduge, et keerdvedrud lähevad lukustus käepidemetesse tihkelt.
Samm 33

Suruge vedru kokku.
Samm 34

Töödelge amordipüstaku varrast. Kasutage terasharja. Kasutage WD-40 aerosooli.
Samm 35

Eemaldage tugiposti kolvivarda mutter. Kasutage tähikut Nr.H6. Kasutage kombivõtit Nr. 21. Kasutage käristivõtit.
Samm 36

Eemaldage ülemine tugiposti raam.
Samm 37

Vabastage spiraalvedru.
Samm 38

Eemaldage vedru.
Samm 39

Eemaldage amortisaatori tolmukate ja stopper.

AUTODOC soovitab:
Vahetamine: vedru – VW Touran 1T1 1T2. Vaata hoolega amortisaatori tugilaager, tolmukate ja läbilöögipuks üle. Vajadusel vaheta need välja.
Samm 40

Paigaldage amortisaatori vedru.
Samm 41

Suruge vedru kokku.
Samm 42

Paigaldage tolmukate ja uue amortisaatori stopper.
Samm 43

Paigaldage ülemine vedrupüstak ja vedrupüstaku laager.
Samm 44

Pingutage amortisaatori tugiposti kolvivarre mutriga. Kasutage tähikut Nr.H6. Kasutage padrunit Nr.21. Kasutage momentvõtit. Pingutage seda 60 Nm pöördemomendiga.

Vahetamine: vedru – VW Touran 1T1 1T2. Soovitus:
Veenduge, et vedru on õiges asendis. Vältige selle kaldumist.
Samm 45

Laske vedru surve alt vabaks.
Samm 46

Eemaldage vedrupüstaku koost.
Samm 47

Paigaldage amortisaatori tugipost rattakoopasse.
Samm 48

Keerake amordi tugiposti ülemine vedru kinni. Ärge pingutage neid.

AUTODOC soovitab:
VW Touran 1T1 1T2 – Et vältida vigastusi, hoia amordipüstakut kinnituspoltide kinnikeeramise ajal kinni.
Samm 49

Puhastage vedruamordi paigalduspesad. Kasutage terasharja. Kasutage WD-40 aerosooli.
Samm 50

Fikseerige amortisaatori tugipost käändmiku külge.
Samm 51

Paigaldage kinnituspolt.
Samm 52

Keerake sisse kinnitus, mis ühendab amordipütsakut käändteljega. Kasutage padrunit Nr.18. Kasutage XZN #12. Kasutage käristivõtit.
Samm 53

Puhastage veovõlli püsikiirusliigendi spliinid. Kasutage terasharja. Kasutage WD-40 aerosooli.
Samm 54

Eemalda toetust käändtelje alt.

AUTODOC soovitab:
VW Touran 1T1 1T2 – Et vältida autoosade ja -mehhanismide kahjustamist, ära langeta käigukasti tungrauda järsult.
Samm 55

Kinnitage veovõll rattarummu.
Samm 56

Kinnitage õõtshoovale kuulliigend.
Samm 57

Pingutage kuulliigendi kinnitust. Kasutage padrunit Nr.16. Kasutage momentvõtit. Pingutage seda 60 Nm pöördemomendiga.
Samm 58

Toestage hooba. Kasutage hüdraulilist tungrauda.
Samm 59

Pingutage alumisi amordipüstaku ja käändtelje vahelisi kinnitusi. Kasutage padrunit Nr.18. Kasutage momentvõtit. Pingutage seda 70 Nm pöördemomendiga.+90°

AUTODOC soovitab:
Tähelepanu! Kasutage kindlasti uusi kinniteid.
Samm 60

Määrige amordipüstaku kinnitusi. Määrige hoova kõiki liigendeid. Kasutage vasemääret.
Samm 61

Paigaldage transversaalne stabilisaatori ühendus.
Samm 62

Pingutage kinnitust, mis ühendab stabilisaatorilülid amordipüstakuga. Kasutage kombivõtit Nr. 17. Kasutage padrunit Nr.19. Kasutage momentvõtit. Pingutage seda 60 Nm pöördemomendiga.
Samm 63

Määrige kõiki stabilisaatoriühenduste liigendeid. Kasutage vasemääret.
Samm 64

Eemalda hoova alt tugi.

AUTODOC soovitab:
Vahetamine: vedru – VW Touran 1T1 1T2. Langeta käigukasti tungraud sujuvalt ja ilma jõnksudeta, et vältida osade ja mehhanismide kahjustamist.
Samm 65

Paigaldage ja pingutage veovõlli polti. Kasutage padrunit Nr.24.
Samm 66

Paigaldage pidurivooliku ja ABS-kaabli kinnitusklamber. Kasutage kombivõtit Nr. 11.
Samm 67

Määrige pinda, kus piduriketas puutub kokku veljega. Kasutage vasemääret.
Samm 68

Puhastage piduriketta pind. Kasutage piduri puhastusvahendit.

AUTODOC soovitab:
Vahetamine: vedru – VW Touran 1T1 1T2. Pärast pihuse pealekandmist oota paar minutit.
Samm 69

Paigaldage ratas.

AUTODOC soovitab:
Hoiatus! Vigastuste vältimiseks hoia ratast auto kinnituspoltide kinnikeeramise ajal kinni. VW Touran 1T1 1T2
Samm 70

Keerake ratta poldid kinni. Kasutage ratta löökpadrunit #17.
Samm 71

Laske auto alla.
Samm 72

Pingutage amortisaatori tugiposti ülemist kinnitust. Kasutage padrunit Nr.13. Kasutage momentvõtit. Pingutage seda 15 Nm pöördemomendiga.+90°

AUTODOC soovitab:
Tähelepanu! Kasutage kindlasti uusi kinniteid.
Samm 73

Töödelge amordipüstaku tugilaagri kinnitusi. Kasutage vasemääret.
Samm 74

Paigaldage tuuleklaasi paneeli võre.
Samm 75

Keerake kinni tuuleklaasi paneeli võre kinnitid. Kasutage tähikvõtit T30.
Samm 76

Paigaldage uus kapoti õhuava tihend.
Samm 77

Pingutage rattapolte kasutades ristmustrit. Kasutage momentvõtit. Pingutage seda 120 Nm pöördemomendiga.
Samm 78

Pingutage polti, mis ühendab veovõlli rattarummuga. Kasutage padrunit Nr.24. Kasutage momentvõtit. Pingutage seda 200 Nm pöördemomendiga.+180°

AUTODOC soovitab:
Tähelepanu! Kasutage kindlasti uusi kinniteid.
Samm 79

Eemaldage tungrauad ja tõkiskingad.
Samm 80

Eemaldage kaitsekate.
Samm 81

Sulgege kapott.
