Soovituslik asendusintervall varuosa kategooriale Piduriklotside komplekt : 100000 km

Oluline!

Seda asendusprotseduuri saab kasutada:
FIAT PANDA (169) 1.2 (169AXF2A, 169AXF1A), FIAT PANDA (169) 1.1 (169.AXA1A), FIAT PANDA (169) 1.3 D Multijet (169.AXC1A), FIAT PANDA (169) 1.3 D Multijet (169AXG1A, 169AXD1A), FIAT PANDA (169) 1.2 (169.AXB11, 169.AXB1A) … Vaata rohkem

Sammud võivad kergelt varieeruda olenevalt auto disainist.

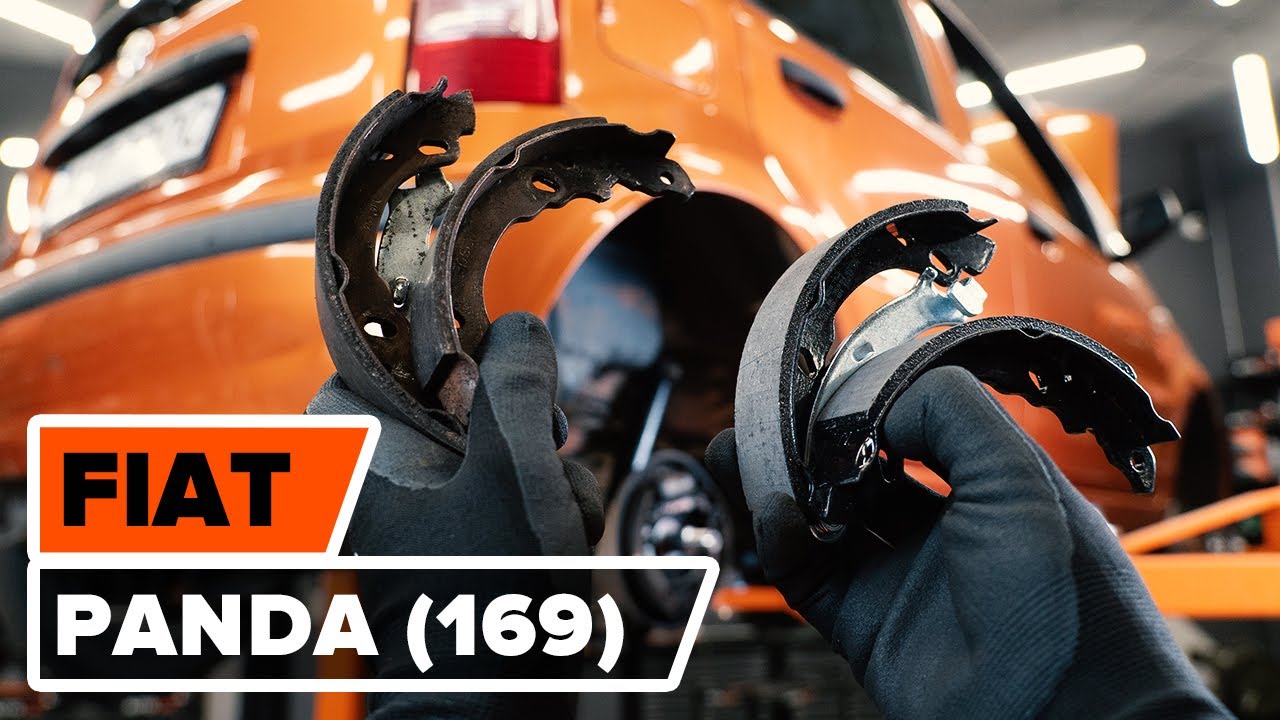

How to change rear brake shoes on FIAT PANDA (169) [TUTORIAL AUTODOC]

Kuidas vahetada Fiat Panda 169 taga-trummelpiduri klotside – õpetus

Kõik osad, mida te vahetama peate – Piduriklotside komplekt PANDA (169) ja teiste FIAT mudelite jaoks

Piduriklotside komplekt

Piduriklots

        Piduriklotside komplekt FIAT PANDA (169) 1.2 (169AXF2A, 169AXF1A) Bensiin (69 hj)

        Piduriklotside komplekt FIAT PANDA (169) 1.1 (169.AXA1A) Bensiin (54 hj)

        Piduriklotside komplekt FIAT PANDA (169) 1.2 (169.AXB11, 169.AXB1A) Bensiin (60 hj)

        Piduriklotside komplekt FIAT PANDA (169) 1.3 D Multijet (169.AXC1A) Diisel (70 hj)

        Piduriklotside komplekt FIAT PANDA (169) 1.3 D Multijet (169AXG1A, 169AXD1A) Diisel (75 hj)

Vahetamine: trummelpiduri klotside – Fiat Panda 169. Nimekiri tööriistadest, mida vajad:

                        Terashari

                        Aerosool WD- 40

                        Universaalne puhastav sprei

                        Vasemääre

                        Momentvõti

                        Kruvikeeraja otsik nr.10

                        Kruvikeeraja otsik nr.12

                        Lehtsilmusvõti Nr.10

                        Rehvi löökpadrun Nr.17

                        Käristivõti

                        Lapiku Otsaga Kruvikeeraja

                        Sõrgkang

                        Ümara otsaga tangid

                        Tõkiskingad

Osta tööriistu

Vahetamine: trummelpiduri klotside – Fiat Panda 169. AUTODOCi eksperdid soovitavad:

Vahetage piduriklotsid teljel paarikaupa välja. See tagab efektiivse pidurdamise.
Vahetusprotseduur on mõlema teljel oleva piduriklotsi puhul sama.
Palun pane tähele, et kõiki parandustöid autol – Fiat Panda 169 – tuleb teha väljalülitatud mootoriga.

Sooritage asendamine järgnevas järjekorras:

Samm 1

Avage kapott. Keerake lahti pidurivedeliku reservuaari kork.
Samm 2

Fikseerige rattad tõkiskingadega.

Samm 3

Lõdvendage ratta kinnituspolte. Kasutage ratta löökpadrunit #17.
Samm 4

Tõstke tagumist auto otsa ja kinnitage alustele.
Samm 5

Keerake lahti ratta poldid.

AUTODOC soovitab:
Hoiatus! Vigastuste vältimiseks hoia ratast kinnituspoltide lahtikeeramise ajal kinni. Fiat Panda 169
Samm 6

Eemaldage ratas.
Samm 7

Puhastage piduritrumli kinnitused. Kasutage terasharja. Kasutage WD-40 aerosooli.
Samm 8

Keerake lahti piduritrumli kinnitused. Kasutage padrunit Nr.12. Kasutage käristivõtit.
Samm 9

Eemaldage keskkonsooli alumise osa kaitsekate. Kasutage lapiku otsaga kruvikeerajat.
Samm 10

Keerake lahti alumise keskkonsooli esimesed kinnitused. Kasutage padrunit Nr.10. Kasutage käristivõtit.
Samm 11

Eemaldage alumine keskkonsooli osa.
Samm 12

Vabastage seisupiduri tross. Kasutage kombivõtit Nr. 10.
Samm 13

Eemaldage rattarumm.
Samm 14

Puhastage piduriklotside kinnitused. Kasutage terasharja. Kasutage WD-40 aerosooli.
Samm 15

Eemaldage alumine tagasitulev vedru piduriklotsi küljest. Kasutage sõrgkangi.
Samm 16

Eemaldage piduriklotside survetihvtid. Kasutage ümara otsaga tange.
Samm 17

Tõmmake mõlemaid piduriklotse koos kohandajaga töötavast pidurisilindrist, vältides saabaste kahjustamist. Kasutage lapiku otsaga kruvikeerajat.
Samm 18

Eemaldage mõlemad klotsid kinnitustest.

Vahetamine: trummelpiduri klotside – Fiat Panda 169. AUTODOCi soovitus:
Ärge vajutage piduripedaali pärast tagumiste piduritrumli kingade eemaldamist. See põhjustab kolvi väljakukkumise, pidurivedeliku lekke ja süsteemi rõhutustamise.
Samm 19

Ühendage lahti seisupiduri kaabel.
Samm 20

Teostage edasine ülemise tagasitõmbevedru ja kohandusmehhanismi lahti võtmine.
Samm 21

Puhastage piduriklotside kinnitusase. Kasutage terasharja. Kasutage universaalset puhastusvahendit.
Samm 22

Paigaldage uute piduriklotside ülemine säilitusvedru ja kohandusmehhanism.
Samm 23

Ühendage seisupiduri kaabel seisupiduri hoovaga.
Samm 24

Paigaldage piduriklotsid töötavale pidurisilindrile ja kinnitage kronsteinide tugikattele.
Samm 25

Paigaldage piduriklotside survetihvtid. Kasutage ümara otsaga tange.
Samm 26

Paigaldage alumine tagastusvedru. Kasutage sõrgkangi. Kasutage lapiku otsaga kruvikeerajat.
Samm 27

Puhastage rumm. Kasutage terasharja. Määrige kontaktpinnad. Kasutage vasemääret.
Samm 28

Paigaldage piduri trummel.
Samm 29

Reguleerige seisupiduri trossi pinget. Kasutage kombivõtit Nr. 10.
Samm 30

Eemaldage rattarumm.
Samm 31

Liigutage seisupiduriklotse vastu trumlit. Kasutage lapiku otsaga kruvikeerajat.
Samm 32

Paigaldage piduri trummel.
Samm 33

Keerake piduritrumli kinnitus kinni. Kasutage padrunit Nr.12. Kasutage käristivõtit.
Samm 34

Paigaldage alumine keskkonsooli osa.
Samm 35

Keerake sisse esimesed alumise keskkonsooli kinnitused. Kasutage padrunit Nr.10. Kasutage käristivõtit.
Samm 36

Paigaldage keskkonsooli alumise osa kaitsekate.
Samm 37

Pingutage piduritrumli kinnitusi. Kasutage padrunit Nr.12. Kasutage momentvõtit. Pingutage seda 10 Nm pöördemomendiga.
Samm 38

Puhastage ratta velgede kinnituspesad. Kasutage terasharja.
Samm 39

Töödelge pindasid, kus velg puutub piduritrumliga kokku. Kasutage vasemääret.
Samm 40

Paigaldage ratas.

AUTODOC soovitab:
Hoiatus! Vigastuste vältimiseks hoia ratast auto kinnituspoltide kinnikeeramise ajal kinni. Fiat Panda 169
Samm 41

Keerake ratta poldid kinni. Kasutage ratta löökpadrunit #17.
Samm 42

Laske auto alla ja töödake risti järjekorras, pingutage rataste poldid. Kasutage ratta löökpadrunit #17. Kasutage momentvõtit. Pingutage seda 98 Nm pöördemomendiga.
Samm 43

Eemaldage tungrauad ja tõkiskingad.
Samm 44

Pingutage pidurivooliku reservuaari korki. Sulgege kapott.

Vahetamine: trummelpiduri klotside – Fiat Panda 169. AUTODOCi eksperdid soovitavad:
Pärast piduriklotside vahetamist pidurdage esimesed 150-200 km ettevaatlikult. Vältige sel perioodil üleliigset ja äkilist pidurdamist.
