Oluline!

Seda asendusprotseduuri saab kasutada:
FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.4 TDCi, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.3, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.3, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.6 16V, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.25 16V, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.25 16V, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.6 TDCi, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) ST150 … Vaata rohkem

Sammud võivad kergelt varieeruda olenevalt auto disainist.

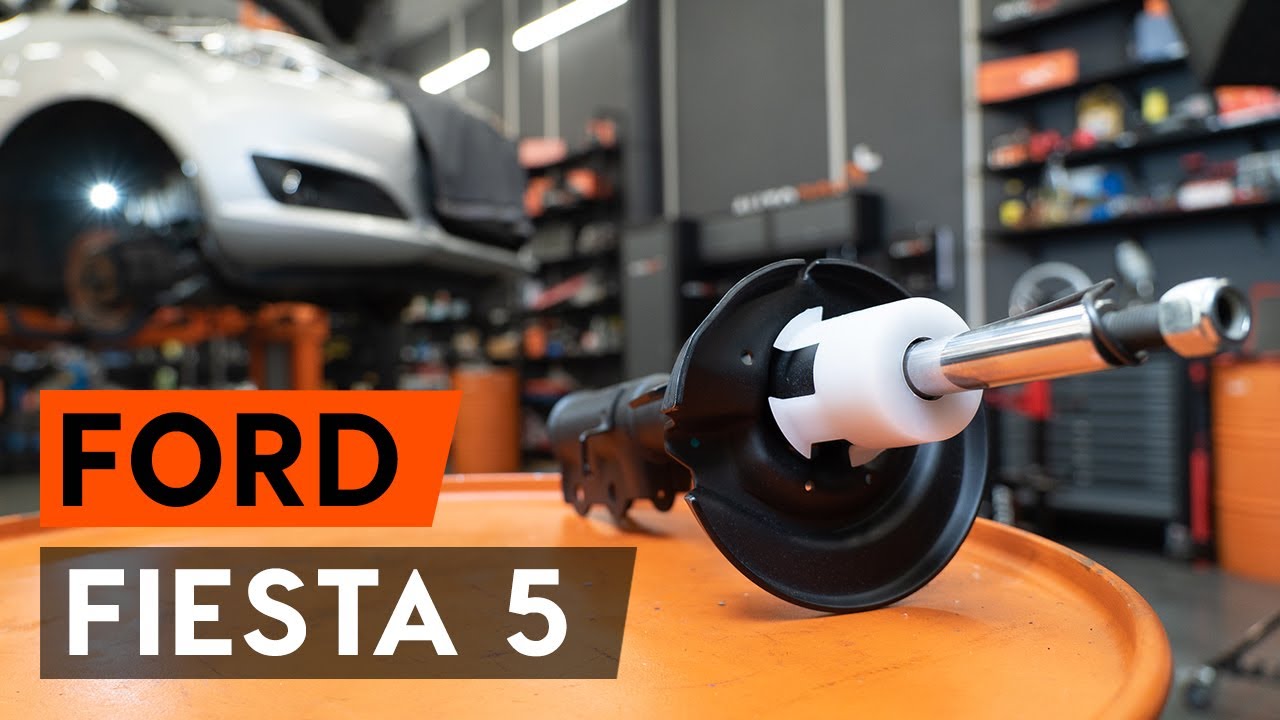

How to change a front shock strut on FORD FIESTA V JH, JD [TUTORIAL AUTODOC]

Kuidas vahetada Ford Fiesta V JH JD esi-vedruamort – õpetus

Kõik osad, mida te vahetama peate – Amort Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) ja teiste FORD mudelite jaoks

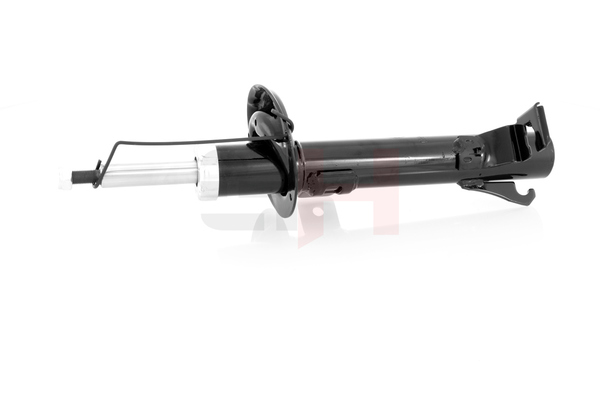

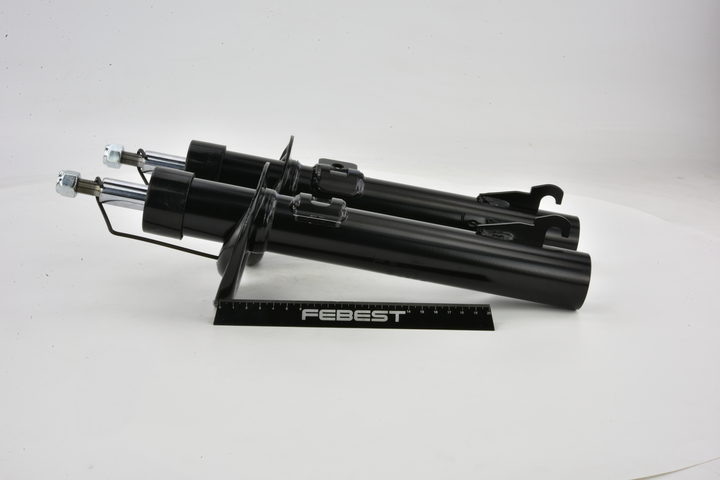

Amort

        Amort Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) Diisel (68 hj)

        Amort Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) Bensiin (60 hj)

        Amort Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) Bensiin (69 hj)

        Amort Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) Bensiin (100 hj)

        Amort Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) Bensiin (70 hj)

        Amort Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) Bensiin (75 hj)

        Amort Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) Diisel (90 hj)

        Amort Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) Bensiin (150 hj)

Vahetamine: vedruamort – Ford Fiesta V JH JD. Nimekiri tööriistadest, mida vajad:

                        Terashari

                        Aerosool WD- 40

                        Pidurisüsteemi puhastusaine

                        Vasemääre

                        Lehtsilmusvõti Nr. 13

                        Kruvikeeraja otsik nr.13

                        Kruvikeeraja otsik nr.15

                        Kruvikeeraja otsik nr.17

                        Kruvikeeraja otsik nr.19

                        Kruvikeeraja otsik nr.32

                        Kuuskant otsik Nr.H6.

                        Torx otsik T50

                        Rehvi löökpadrun Nr.19

                        Käristivõti

                        Momentvõti

                        Amortisaatori padrun

                        Haamer

                        Toruvõti

                        Torn

                        Kummivasar

                        Sõrgkang

                        Hüdrauliline tugiposti vedru kompressor

                        Hüdrauliline tungraud

                        Poritiivakate

                        Tõkiskingad

Osta tööriistu

Vahetamine: vedruamort – Ford Fiesta V JH JD. AUTODOCi eksperdid soovitavad:

Mõlemad esivedrustuse vedrupüstakud tuleb asendada samaaegselt.
Asendamisprotseduur on identne esivedrustuse vasaku ja parema amordipüstaku puhul.
Hoiatus! Lülita mootor välja enne, kui alustad tööd – Ford Fiesta V JH JD.

Sooritage asendamine järgnevas järjekorras:

Samm 1

Avage kapott.
Samm 2

Auto värvi ja plastikust osade kaitsmiseks kasutage kaitsekatet.
Samm 3

Puhastage amordipüstaku ülemised kinnitused. Kasutage terasharja. Kasutage WD-30 aerosooli.
Samm 4

Vabastage vedruamordi tugilaagri ülemine kinnitus. Kasutage kombivõtit Nr. 13.
Samm 5

Fikseerige rattad tõkiskingadega.
Samm 6

Lõdvendage ratta kinnituspolte. Kasutage ratta löökpadrunit #19.
Samm 7

Tõstke esimest auto otsa ja kinnitage alustele.
Samm 8

Keerake lahti ratta poldid.

Vahetamine: vedruamort – Ford Fiesta V JH JD. Soovitus:
Vigastuste vältimiseks, hoidke poltide lahti keeramisel ratast püsti.
Samm 9

Eemaldage ratas.
Samm 10

Puhastage stabilisaatoriühenduse kinnitused. Kasutage terasharja. Kasutage WD-40 aerosooli.
Samm 11

Keerake lahti stabilisaatorilüli amordipüstaku külge kinnitav kinnitus. Kasutage padrunit Nr.17. Kasutage käristivõtit.
Samm 12

Eemaldage stabilisaatorivarras.
Samm 13

Eemaldage pidurivooliku hoideklamber. Kasutage sõrgkangi.
Samm 14

Eemaldage pidurivoolik amordipüstakust.
Samm 15

Puhastage kinnitused, mis ühendavad amordipüstakut käändteljega. Kasutage terasharja. Kasutage WD-40 aerosooli.
Samm 16

Keerake lahti alumine kinnitus, mis ühendab amordipüstakut käändteljega. Kasutage padrunit Nr.15. Kasutage toruvõtit.
Samm 17

Eemaldage kinnitus polt.
Samm 18

Puhastage veovõlli kinnitus. Kasutage terasharja. Kasutage WD-40 aerosooli.
Samm 19

Lõdvendage veovõlli kinnitus. Kasutage padrunit Nr.32. Kasutage toruvõtit.
Samm 20

Eemaldage kinnitusmutter. Kasutage padrunit Nr.32.
Samm 21

Puhastage kinnitusdetail, mis ühendab kuulliigendit ja käändtelge. Kasutage terasharja. Kasutage WD-40 aerosooli.
Samm 22

Keerake kuulliigendi kinnitus käändtelje küljest lahti. Kasutage padrunit Nr.15. Kasutage tähikvõtit T50. Kasutage käristivõtit.
Samm 23

Eemaldage kinnitus polt.
Samm 24

Eemaldage veovõll. Kasutage torni. Kasutage haamrit.
Samm 25

Ühendage lahti käänmiku alumine hoob.

Vahetamine: vedruamort – Ford Fiesta V JH JD. AUTODOC soovitab:
Veenduge, et veovõll poleks laetud (kui auto on üles tõstetud).
Samm 26

Tõstke käändtelg üles. Kasutage hüdraulilist tungrauda.
Samm 27

Vabastage alumine kinnitus, mis ühendab amordipüstakut käändteljega. Kasutage spetsiaalset ajami padrunit, et eemaldada amort.
Samm 28

Ühendage amortisaatori tugiposti küljest lahti käändtelg. Kasutage haamrit.
Samm 29

Keerake lahti amordi tugiposti ülemine kinnitus.

AUTODOC soovitab:
Tähtis! Hoia amordipüstakut kinnituspoltide lahtikeeramisel kinni. Ford Fiesta V JH JD
Samm 30

Eemaldage suspensiooni tugipost.
Samm 31

Seadke amortisaatori tugipost vedru kompressiooni tööriistale.

Vahetamine: vedruamort – Ford Fiesta V JH JD. Professionaalid soovitavad:
Pange tähele, et kui kasutate vedru kokkusurujat, vedru mähised peavad olema korralikus haardes, kui surute vedru vastupidises suunas.Veenduge, et vedru positsioon fiksaatoris oleks õige.Veenduge, et keerdvedrud lähevad lukustus käepidemetesse tihkelt.
Samm 32

Suruge vedru kokku.
Samm 33

Töödelge amordipüstaku varrast. Kasutage terasharja. Kasutage WD-40 aerosooli.
Samm 34

Eemaldage tugiposti kolvivarda mutter. Kasutage tähikut Nr.H6. Kasutage padrunit Nr.17. Kasutage käristivõtit.
Samm 35

Eemalda amortisaatori alus, saabas ja stopper.

Vahetamine: vedruamort – Ford Fiesta V JH JD. Soovitus AUTODOCi ekspertidelt:
Uurige põhjalikult amortisaatori kinnitust, tolmukatet ja kaitsekummi. Vajadusel vahetage need välja.
Samm 36

Vabastage spiraalvedru.
Samm 37

Eemaldage vedru.
Samm 38

Eemaldage vana amortisaator hüdraulilisest spiraalvedru tõmmitsast.

Vahetamine: vedruamort – Ford Fiesta V JH JD. AUTODOCi eksperdid soovitavad:
Enne uue amortisaatori paigaldamist, tuleks seda käsitsi 3-5 korda pumbata.
Samm 39

Paigaldage hüdraulilisse spiraalvedru tõmmitsasse uus amortisaator.
Samm 40

Paigaldage amortisaatori vedru.
Samm 41

Suruge vedru kokku.
Samm 42

Paigaldage alus, saabas ja stopper uuele amortisaatorile.
Samm 43

Pingutage amortisaatori tugiposti kolvivarre mutriga. Kasutage padrunit Nr.19. Kasutage tähikut Nr.H6. Kasutage momentvõtit. Pingutage seda 48 Nm pöördemomendiga.

Vahetamine: vedruamort – Ford Fiesta V JH JD. Soovitus:
Veenduge, et vedru on õiges asendis. Vältige selle kaldumist.
Samm 44

Laske vedru surve alt vabaks.
Samm 45

Eemaldage vedrupüstaku koost.
Samm 46

Paigaldage amortisaatori tugipost rattakoopasse.
Samm 47

Keerake amordi tugiposti ülemine vedru kinni. Ärge pingutage neid.

AUTODOC soovitab:
Ford Fiesta V JH JD – Et vältida vigastusi, hoia amordipüstakut kinnituspoltide kinnikeeramise ajal kinni.
Samm 48

Määrige amordipüstakute paigalduspesad käändteljel. Kasutage terasharja. Kasutage WD-40 aerosooli.
Samm 49

Fikseerige amortisaatori tugipost käändmiku külge.
Samm 50

Paigaldage kinnituspolt.
Samm 51

Keerake sisse kinnitus, mis ühendab amordipütsakut käändteljega. Kasutage padrunit Nr.15. Kasutage käristivõtit.
Samm 52

Puhastage veovõlli püsikiirusliigendi spliinid. Kasutage terasharja. Kasutage WD-40 aerosooli.
Samm 53

Kinnitage veovõll rattarummu.
Samm 54

Eemalda toetust käändtelje alt.

AUTODOC soovitab:
Vahetamine: vedruamort – Ford Fiesta V JH JD. Langeta käigukasti tungraud sujuvalt ja ilma jõnksudeta, et vältida osade ja mehhanismide kahjustamist.
Samm 55

Ühendage alumine hoob käändtelge.
Samm 56

Paigaldage kinnituspolt.
Samm 57

Kruvige kuulliigendi kinnitid kinni. Kasutage padrunit Nr.15. Kasutage tähikvõtit T50. Kasutage käristivõtit.
Samm 58

Kinnitage pidurivoolikud tugipostile.
Samm 59

Paigaldage pidurivooliku hoideklamber. Kasutage kummihaamrit.
Samm 60

Paigaldage transversaalne stabilisaatori ühendus.
Samm 61

Pingutage stabilisaatorilingi kinnitusi. Kasutage padrunit Nr.17. Kasutage käristivõtit.
Samm 62

Paigaldage kinnitusmutter.
Samm 63

Pingutage veovõlli mutrit. Kasutage padrunit Nr.32. Kasutage momentvõtit. Pingutage seda 290 Nm pöördemomendiga.

AUTODOC soovitab:
Tähelepanu! Kasutage kindlasti uusi kinniteid.
Samm 64

Pingutage alumisi amordipüstaku ja käändtelje vahelisi kinnitusi. Kasutage padrunit Nr.15. Kasutage momentvõtit. Pingutage seda 90 Nm pöördemomendiga.
Samm 65

Pingutage kuulliigendi kinnitust. Kasutage padrunit Nr.15. Kasutage momentvõtit. Pingutage seda 48 Nm pöördemomendiga.
Samm 66

Pingutage kinnitust, mis ühendab stabilisaatorilülid amordipüstakuga. Kasutage padrunit Nr.17. Kasutage momentvõtit. Pingutage seda 48 Nm pöördemomendiga.
Samm 67

Määrige amordipüstaku kinnitusi. Kasutage vasemääret.
Samm 68

Määrige pinda, kus piduriketas puutub kokku veljega. Kasutage vasemääret.
Samm 69

Puhastage piduriketta pind. Kasutage piduri puhastusvahendit.

AUTODOC soovitab:
Vahetamine: vedruamort – Ford Fiesta V JH JD. Pärast pihuse pealekandmist oota paar minutit.
Samm 70

Paigaldage ratas.

Vahetamine: vedruamort – Ford Fiesta V JH JD. AUTODOC soovitab:
Vigastuste vältimiseks hoidke ratast kinnituspoltide kinni kruvimisel üleval.
Samm 71

Keerake ratta poldid kinni. Kasutage ratta löökpadrunit #19.
Samm 72

Laske auto alla ja töödake risti järjekorras, pingutage rataste poldid. Kasutage ratta löökpadrunit #19. Kasutage momentvõtit. Pingutage seda 95 Nm pöördemomendiga.
Samm 73

Eemaldage tungrauad ja tõkiskingad.
Samm 74

Pingutage amortisaatori tugiposti ülemist kinnitust. Kasutage padrunit Nr.13. Kasutage momentvõtit. Pingutage seda 30 Nm pöördemomendiga.
Samm 75

Töödelge amordipüstaku tugilaagri kinnitusi. Kasutage vasemääret.

Samm 76

Eemaldage kaitsekate.
Samm 77

Sulgege kapott.
