Oluline!

Seda asendusprotseduuri saab kasutada:
VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 2.0, VW SHARAN (7M8, 7M9, 7M6) 2.8 VR6, VW SHARAN (7M8, 7M9, 7M6) 2.8 VR6 Syncro, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 1.8 T 20V, VW SHARAN (7M8, 7M9, 7M6) 2.0 TDI, VW SHARAN (7M8, 7M9, 7M6) 2.8 V6 24V, VW SHARAN (7M8, 7M9, 7M6) 2.8 V6 24V 4motion, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI 4motion, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 2.0 TDI, VW SHARAN (7M8, 7M9, 7M6) 2.0 16V, VW SHARAN (7M8, 7M9, 7M6) 2.0 LPG, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI … Vaata rohkem

Sammud võivad kergelt varieeruda olenevalt auto disainist.

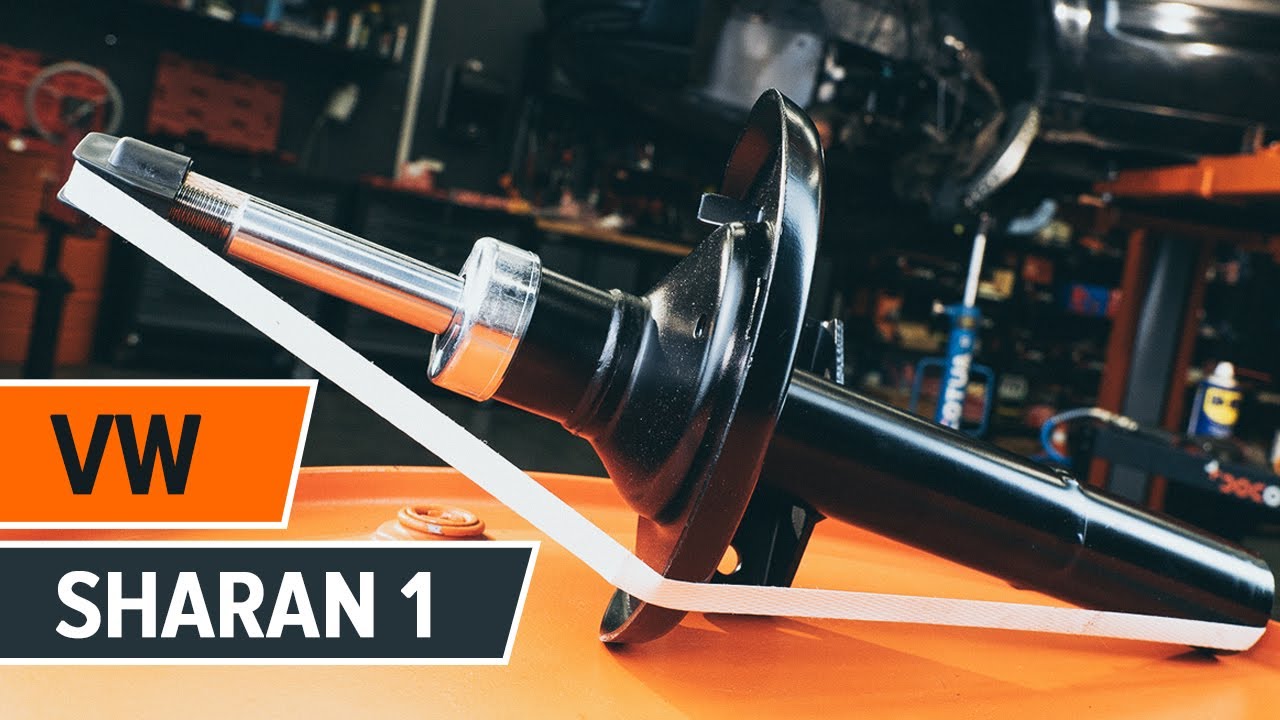

How to change a front shock strut on VW SHARAN 1 [TUTORIAL AUTODOC]

Kuidas vahetada VW Sharan 1 esi-vedruamort – õpetus

Kõik osad, mida te vahetama peate – Amort SHARAN (7M8, 7M9, 7M6) ja teiste VW mudelite jaoks

Amort

        Amort Sharan I (7M8, 7M9, 7M6) Diisel (90 hj)

        Amort Sharan I (7M8, 7M9, 7M6) Bensiin (115 hj)

        Amort Sharan I (7M8, 7M9, 7M6) Bensiin (174 hj)

        Amort Sharan I (7M8, 7M9, 7M6) Bensiin (174 hj)

        Amort Sharan I (7M8, 7M9, 7M6) Diisel (110 hj)

        Amort Sharan I (7M8, 7M9, 7M6) Bensiin (150 hj)

        Amort Sharan I (7M8, 7M9, 7M6) Diisel (136 hj)

        Amort Sharan I (7M8, 7M9, 7M6) Bensiin (204 hj)

        Amort Sharan I (7M8, 7M9, 7M6) Diisel (115 hj)

Vahetamine: vedruamort – VW Sharan 1. AUTODOCi soovitus:

                        Terashari

                        Aerosool WD- 40

                        Pidurisüsteemi puhastusaine

                        Keraamiline määre

                        Vasemääre

                        Momentvõti

                        Lehtsilmusvõti Nr.16

                        Kruvikeeraja otsik nr.10

                        Kruvikeeraja otsik nr.18

                        Kruvikeeraja otsik nr.19

                        Kruvikeeraja otsik nr.27

                        21 mm amortisaatori otsa võti

                        Amortisaatori padrun

                        Kuuskant otsik nr.H7

                        Kuuskant otsik nr.H8

                        Rehvi löökpadrun Nr.19

                        Käristivõti

                        Toruvõti

                        hüdrauliline tugiposti vedru kompressor

                        Sõrgkang

                        Hüdrauliline tungraud

                        Poritiivakate

                        Tõkiskingad

Osta tööriistu

Vahetamine: vedruamort – VW Sharan 1. Soovitus AUTODOCi ekspertidelt:

Mõlemad esivedrustuse vedrupüstakud tuleb asendada samaaegselt.
Asendamisprotseduur on identne esivedrustuse vasaku ja parema amordipüstaku puhul.
Palun pane tähele, et kõiki parandustöid autol – VW Sharan 1 – tuleb teha väljalülitatud mootoriga.

Viige vahetamine järgnevas järjekorras läbi:

Samm 1

Avage kapott.
Samm 2

Auto värvi ja plastikust osade kaitsmiseks kasutage kaitsekatet.
Samm 3

Keerake lahti pidurivedeliku reservuaari kork.
Samm 4

Eemaldage kapoti õhuava tihend.
Samm 5

Keerake plastikpaneeli kinnitid lahti. Kasutage padrunit Nr.10. Kasutage käristivõtit.
Samm 6

Eemaldage plastikpaneel.
Samm 7

Puhastage vedrutaldriku ülemine kinniti. Kasutage terasharja. Kasutage WD-40 aerosooli.
Samm 8

Vabastage vedruamordi tugilaagri ülemine kinnitus. Kasutage 21 mm amortisaatori otsa võtit. Kasutage tähikut Nr.H7. Kasutage käristivõtit.
Samm 9

Fikseerige rattad tõkiskingadega.

Samm 10

Lõdvendage veovõlli kinnitus. Kasutage padrunit Nr.27. Kasutage toruvõtit.
Samm 11

Lõdvendage ratta kinnituspolte. Kasutage ratta löökpadrunit #19.
Samm 12

Tõstke auto üles.

Vahetamine: vedruamort – VW Sharan 1. AUTODOCi soovitus:
Kui te kasutate tungrauda, siis kontrollige, et auto on tasasel pinnal, millel puuduvad ebatasasused.Lisaks kindlustage auto aluspukkide abil.
Samm 13

Keerake lahti ratta poldid.

AUTODOC soovitab:
Hoiatus! Vigastuste vältimiseks hoia ratast kinnituspoltide lahtikeeramise ajal kinni. VW Sharan 1
Samm 14

Eemaldage ratas.
Samm 15

Puhastage kinnitit, mis ühendab põikstabilisaatorit amortisaatoriga. Kasutage terasharja. Kasutage WD-40 aerosooli.
Samm 16

Keerake lahti stabilisaatorilüli amordipüstaku külge kinnitav kinnitus. Kasutage kombivõtit Nr. 16. Kasutage padrunit Nr.19. Kasutage käristivõtit.
Samm 17

Eemaldage stabilisaatorivarras.
Samm 18

Ühendage ABSi sensori juhtmestik lahti.
Samm 19

Eemaldage pidurivoolik amordipüstakust.
Samm 20

Vabastage piduriklotsid. Kasutage sõrgkangi.
Samm 21

Puhastage pidurisadula kinnitused. Kasutage terasharja. Kasutage WD-40 aerosooli.
Samm 22

Keerake lahti sadula klambri kinnitus. Kasutage padrunit Nr.27. Kasutage käristivõtit.
Samm 23

Eemaldage kinnituspoldid.
Samm 24

Eemaldage pidurisadul koos selle kinnitusega.

Vahetamine: vedruamort – VW Sharan 1. Soovitus AUTODOCi ekspertidelt:
Siduge sadul traadiga suspensiooni või kere külge ilma pidurivoolikut lahti ühendamata, et ennetada rõhu kadumist pidurdussüsteemist.Veenduge, et pidurisadul ei ripu pidurivoolikute peal.Ärge vajutage piduripedaali pärast pidurisadula eemaldamist. Selle tulemusena võib kolb pidurisilindrist välja kukkuda ning esineda pidurivedeliku leke ja süsteemi rõhutustamine.
Samm 25

Keerake lahti kinnitused, mis ühendavad veovõlli rattarummuga. Kasutage padrunit Nr.27. Kasutage käristivõtit.
Samm 26

Eemaldage kinnitus polt.
Samm 27

Puhastage alumine kinnitus, mis ühendab vedrupüstmikku käänmikuga. Kasutage terasharja. Kasutage WD-40 aerosooli.
Samm 28

Keerake lahti alumine kinnitus, mis ühendab amordipüstakut käändteljega. Kasutage padrunit Nr.18. Kasutage käristivõtit.
Samm 29

Eemaldage kinnitus polt.
Samm 30

Puhastage kinnitid, mis ühendavad kuulliigendit käänmikuga. Kasutage terasharja. Kasutage WD-40 aerosooli.
Samm 31

Keerake kuulliigendi kinnitid käänmikust lahti. Kasutage tähikut Nr.H8. Kasutage käristivõtit.
Samm 32

Eemaldage kinnituspoldid.
Samm 33

Tõstke käändtelg üles. Kasutage hüdraulilist tungrauda.
Samm 34

Ühendage kuulliigend käändtelje küljest lahti.
Samm 35

Eemaldage veovõll käändtelje küljest.

AUTODOC soovitab:
Veenduge, et veovõll poleks laetud (kui auto on üles tõstetud).
Samm 36

Vabastage alumine kinnitus, mis ühendab amordipüstakut käändteljega. Kasutage spetsiaalset ajami padrunit, et eemaldada amort.
Samm 37

Ühendage amortisaatori tugiposti küljest lahti käändtelg.
Samm 38

Keerake lahti amordi tugiposti ülemine kinnitus.

AUTODOC soovitab:
VW Sharan 1 – Et vältida vigastusi, hoia amordipüstakut kinnituspoltide lahtikeeramise ajal kinni.
Samm 39

Eemaldage suspensiooni tugipost.
Samm 40

Asetage küünalvedru vedru kompressorile.

Vahetamine: vedruamort – VW Sharan 1. AUTODOCi soovitus:
Pange tähele, et kui kasutate vedru kokkusurujat, vedru mähised peavad olema korralikus haardes, kui surute vedru vastupidises suunas.Veenduge, et vedru positsioon fiksaatoris oleks õige.Veenduge, et keerdvedrud lähevad lukustus käepidemetesse tihkelt.
Samm 41

Suruge vedru kokku.
Samm 42

Puhastage amortisaatori kolvivarrast. Kasutage terasharja. Kasutage WD-40 aerosooli.
Samm 43

Eemaldage tugiposti kolvivarda mutter. Kasutage 21 mm amortisaatori otsa võtit. Kasutage tähikut Nr.H7. Kasutage käristivõtit.
Samm 44

Eemaldage ülemine tugiposti raam.
Samm 45

Vabastage spiraalvedru.
Samm 46

Eemaldage vedru.
Samm 47

Eemaldage amortisaatori tolmukate ja stopper.

AUTODOC soovitab:
Vahetamine: vedruamort – VW Sharan 1. Vaata hoolega amortisaatori tugilaager, tolmukate ja läbilöögipuks üle. Vajadusel vaheta need välja.
Samm 48

Eemaldage vana amortisaator hüdraulilisest spiraalvedru tõmmitsast.
Samm 49

Paigaldage hüdraulilisse spiraalvedru tõmmitsasse uus amortisaator.

Vahetamine: vedruamort – VW Sharan 1. Professionaalid soovitavad:
Enne uue amortisaatori paigaldamist, tuleks seda käsitsi 3-5 korda pumbata.
Samm 50

Paigaldage tolmukate ja uue amortisaatori stopper.
Samm 51

Paigaldage amortisaatori vedru.
Samm 52

Suruge vedru kokku.
Samm 53

Paigaldage ülemine vedrupüstak ja vedrupüstaku laager.
Samm 54

Pingutage amortisaatori tugiposti kolvivarre mutriga. Kasutage 21 mm amortisaatori otsa võtit. Kasutage tähikut Nr.H7. Kasutage momentvõtit. Pingutage seda 60 Nm pöördemomendiga.

AUTODOC soovitab:
Veenduge, et vedru on õiges asendis. Vältige selle kaldumist.
Samm 55

Laske vedru surve alt vabaks.
Samm 56

Töödelge amordipüstaku varrast. Kasutage vasemääret.
Samm 57

Eemaldage vedrupüstaku koost.
Samm 58

Puhastage vedruamordi paigalduspesad. Kasutage terasharja. Kasutage WD-40 aerosooli.
Samm 59

Puhastage kinnitid, mis ühendavad kuulliigendit käänmikuga. Kasutage terasharja. Kasutage WD-40 aerosooli.

Samm 60

Puhastage veovõlli püsikiirusliigendi spliinid. Kasutage terasharja. Kasutage WD-40 aerosooli.
Samm 61

Määrige veovõll veoliigendi ühendusi. Kasutage vasemääret.
Samm 62

Paigaldage amortisaatori tugipost rattakoopasse.
Samm 63

Keerake küünalvedru aseme ülemised kinnitused kinni. Ärge pingutage neid.

AUTODOC soovitab:
VW Sharan 1 – Et vältida vigastusi, hoia amordipüstakut kinnituspoltide kinnikeeramise ajal kinni.
Samm 64

Fikseerige amortisaatori tugipost käändmiku külge.
Samm 65

Paigaldage kinnituspolt.
Samm 66

Keerake sisse amordipüstaku alumine kinnitus. Kasutage padrunit Nr.18. Kasutage käristivõtit.
Samm 67

Eemalda toetust käändtelje alt.

AUTODOC soovitab:
Vahetamine: vedruamort – VW Sharan 1. Langeta käigukasti tungraud sujuvalt ja ilma jõnksudeta, et vältida osade ja mehhanismide kahjustamist.
Samm 68

Paigaldage käänmik püsikiirusliigendile.
Samm 69

Ühendage kuulliigend käänmikuga.
Samm 70

Paigaldage kinnituspolt.
Samm 71

Keerake veovõlli kinniti kinni. Kasutage padrunit Nr.27. Kasutage käristivõtit.
Samm 72

Paigaldage kinnituspoldid.
Samm 73

Pingutage kinniteid, mis ühendavad kuulliigendit käänmikuga. Kasutage tähikut Nr.H8. Kasutage momentvõtit. Pingutage seda 55 Nm pöördemomendiga.
Samm 74

Paigaldage pidurisadul koos selle kinnitusega.
Samm 75

Paigaldage kinnituspoldid.
Samm 76

Pingutage pidurisadula hoidiku kinnitusi. Kasutage padrunit Nr.27. Kasutage momentvõtit. Pingutage seda 200 Nm pöördemomendiga.
Samm 77

Paigaldage transversaalne stabilisaatori ühendus.
Samm 78

Pingutage kinnitust, mis ühendab stabilisaatorilülid amordipüstakuga. Kasutage kombivõtit Nr. 16. Kasutage padrunit Nr.19. Kasutage momentvõtit. Pingutage seda 100 Nm pöördemomendiga.
Samm 79

Pingutage küünalvedru alumisi kinniteid. Kasutage padrunit Nr.18. Kasutage momentvõtit. Pingutage seda 110 Nm pöördemomendiga.
Samm 80

Ühendage ABSi sensori juhtmestik.
Samm 81

Kinnitage pidurivoolik amortisaatori külge.
Samm 82

Töödelge kuulliigendi kinniteid. Kasutage vasemääret.
Samm 83

Määrige kinnitit, mis ühendab amortisaatorit käänmikuga. Kasutage vasemääret.
Samm 84

Määrige kinnitit, mis ühendab põikstabilisaatori varrast amortisaatoriga. Kasutage vasemääret.
Samm 85

Puhastage ratta velgede kinnituspesad. Kasutage terasharja.
Samm 86

Määrige pinda, kus piduriketas puutub kokku veljega. Kasutage keraamilist määret.
Samm 87

Puhastage piduriketta pind. Kasutage piduri puhastusvahendit.

AUTODOC soovitab:
Vahetamine: vedruamort – VW Sharan 1. Pärast pihuse pealekandmist oota paar minutit.
Samm 88

Paigaldage ratas.

AUTODOC soovitab:
Hoiatus! Vigastuste vältimiseks hoia ratast auto kinnituspoltide kinnikeeramise ajal kinni. VW Sharan 1
Samm 89

Keerake ratta poldid kinni. Kasutage ratta löökpadrunit #19.
Samm 90

Laske auto alla.
Samm 91

Pinguldage veovõlli kinnitit. Kasutage padrunit Nr.27. Kasutage momentvõtit. Pingutage seda 150 Nm pöördemomendiga.+90°
Samm 92

Pingutage rattapolte kasutades ristmustrit. Kasutage ratta löökpadrunit #19. Kasutage momentvõtit. Pingutage seda 170 Nm pöördemomendiga.
Samm 93

Eemaldage tungrauad ja tõkiskingad.
Samm 94

Pingutage küünalvedru aseme ülemisi kinniteid. Kasutage 21 mm amortisaatori otsa võtit. Kasutage tähikut Nr.H7. Kasutage momentvõtit. Pingutage seda 70 Nm pöördemomendiga.
Samm 95

Käidelge küünalvedru ülemist aset. Kasutage vasemääret.
Samm 96

Paigaldage plastikpaneel.
Samm 97

Keerake plastikpaneeli kinnitid kinni. Kasutage padrunit Nr.10. Kasutage käristivõtit.
Samm 98

Paigaldage uus kapoti õhuava tihend.

Vahetamine: vedruamort – VW Sharan 1. Soovitus:
Ilma mootorit käivitamata vajutage piduripedaali mitu korda kuni tunnete märkimisväärset takistust.Kontrollige pidurivedeliku taset paagis, vajaduse täitke.
Samm 99

Pingutage pidurivooliku reservuaari korki.
Samm 100

Eemaldage kaitsekate.
Samm 101

Sulgege kapott.
